Раздел системы отопления, вентиляции и кондиционирования областной клинической больницы

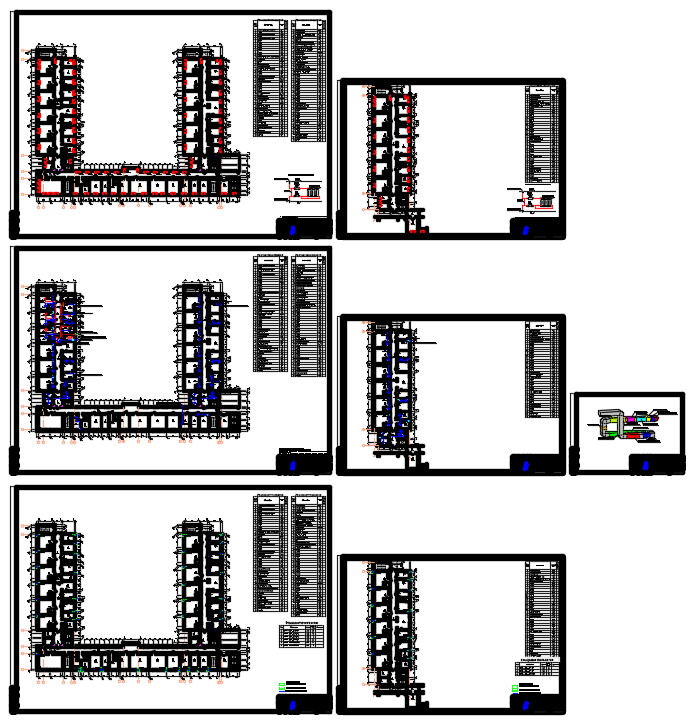

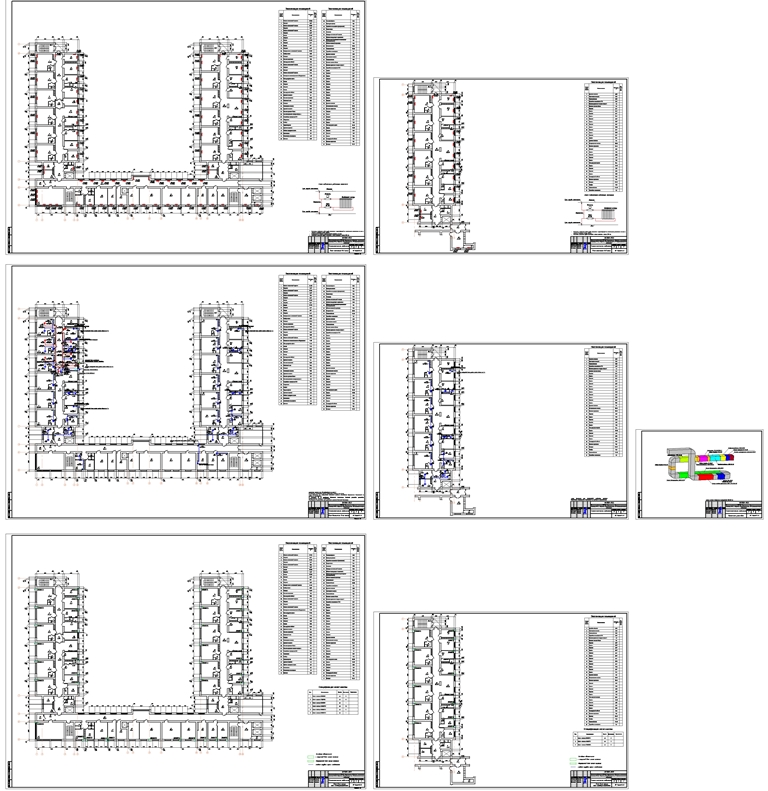

Раздел системы отопления, вентиляции и кондиционирования  областной клинической больницы. Размеры указаны в масштабе. Были взяты на основании плана БТИ с контрольными замерами. Разрабатывалось для гемотологического отделения. 5-й этаж больницы. Площадь составляет около 1850 м.кв. В работе представлен титульный лист, пояснительная записка с краткими характеристиками выполнения работ, чертежи здания с принятыми проектными решениями по реализации раздела. На чертежах 1,2 отображены принятые проектные решения по замене радиаторов, на листах 3,4,5 представлены проектные решения по вентиляции гемотологического отделения а также приточно-вытяжная установка с 3Д моделью блока палат интенсивной терапии, на чертежах 6 представлена система кондиционирования помещений отделения. На чертежах представлена стадия П ввиду чего подробные расчеты, узлы и т.д. не представлялись. Так же добавлена спецификация на все оборудование и материалы.
