Отопление и вентиляция больницы

Рабочий проект системы отопления, приточно-вытяжной вентиляции здания больницы (хирургического корпуса) разработан в соответствии с действующей нормативно-технической документацией по проектированию и строительству: СНиП 41-01-2003 "Отопление, вентиляция и кондиционирование", ГОСТ 30494-96 "Здания жилые и общественные. Параметры микроклимата в помещениях", СНиП 23-01-99 "Строительная климатология", СНиП II-3-79* "Строительная Теплотехника." Устанавливаемое оборудование сертифицировано Госстандартом России и разрешено к применению.
Расчетные параметры наружного воздуха приняты согласно СНиП 23-01-99: холодный период tн=-23 С, теплый период tн=+27,4 С. Расчетные параметры внутреннего воздуха приняты согласно ГОСТ 30494-96: холодный период tв=+16...+22 С, теплый период tв=+23...+25 С.
В холодный период во всех помещениях предусмотрено отопление и приточно-вытяжная вентиляция. Подбор оборудования производился из расчета компенсации теплопотерь помещений здания и нагрева объема подаваемого наружного воздуха на нужды вентиляции. Расчет оличества людей, находящихся в больнице, определен исходя из технического задания на проектирование. Проектом предусмотрены втономные приточно-вытяжные системы вентиляции из помещений операционных.
Воздуховоды системы вентиляции выполняются из тонколистовой стали, толщина стали принимается согласно СНиП 41-01-2003.
Все оборудование систем вентиляции принято канального исполнения. Производство работ по монтажу, испытанию и приемки системы
вентиляции выполнить в соответствии со СНиП 3.05.01-85.

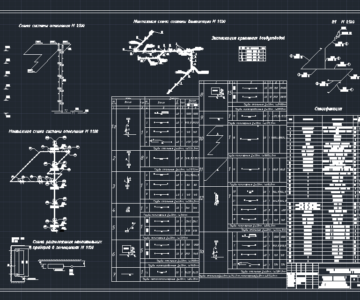

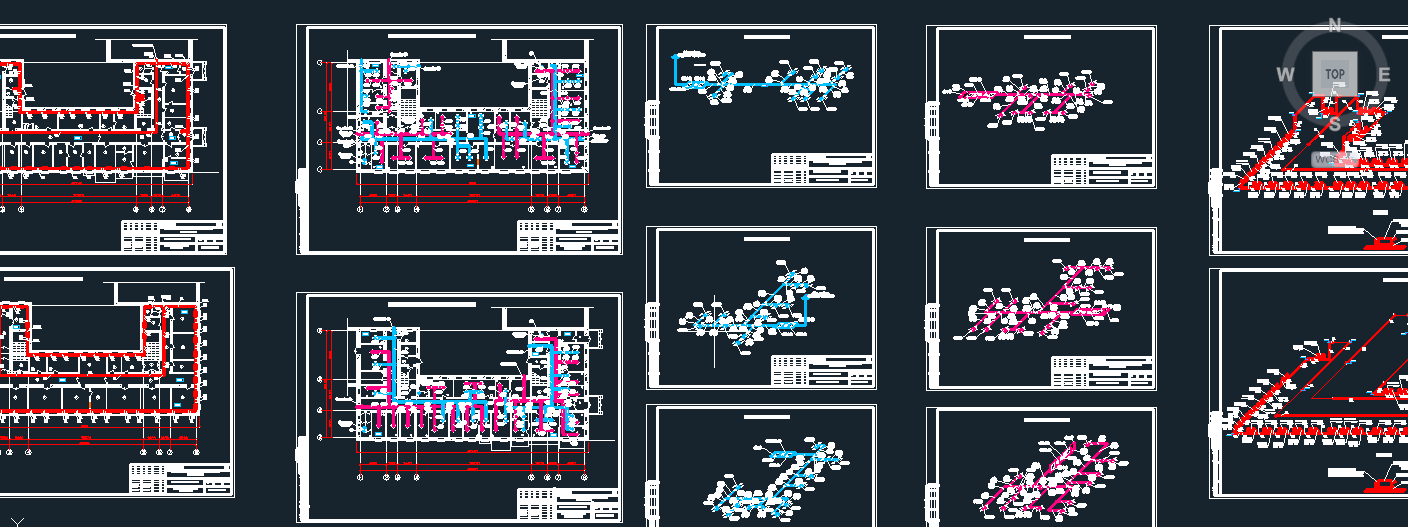

Состав: Рабочий проект (Комплект чертежей марки ОВ, 45+ листов ) Язык документа

Софт: AutoCAD 2007

Файлы:
Больница новые планы1 - исправленное.dwg
