Отопление, вентиляция административно-бытового комплекса (АБК)

2-х этажное здание АБК с подвалом, общей площадью 819м2. Район строительства - г.Алматы

ОБЩИЕ УКАЗАНИЯ

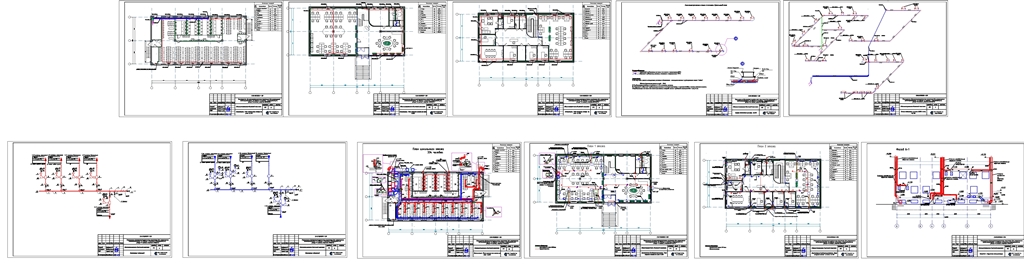

Рабочие чертежи отопления, вентиляции воздуха АБК, расположенному в г. Алматы
Мусоросортировочный комплекс, разработаны на основании задания на проектирование выданного строительным отделом и действующих нормативных документов:
- СН РК 4.02-01-2011 "Отопление, вентиляция и кондиционирование воздуха";
- СП РК 2.04-01-2017 "Строительная климатология";
- СН РК 3.02-08-2013 "Административные и бытовые здания";
- ГОСТ 21.602-2016 "Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования";
- стандартов и требований фирм - изготовителей применяемого оборудования.
Расчетные параметры наружного воздуха для проектирования:
- холодный период tн=-20,1°С;
- теплый период tн=+36,3°С.
Расчетные параметры внутреннего воздуха:
а) в санузлах: tв= +20°С;
б) в административных, офисных помещениях: tв= +22°С;
в) в душевых: tв= +25°С;
Источник теплоснабжения - отдельностоящая котельная с параметрами теплоносителя:
- Т под.= 95 °С;
- Т обр.= 70 °С.
ОТОПЛЕНИЕ И ТЕПЛОСНАБЖЕНИЕ
Система отопления здания присоединяется к тепловым сетям по зависимой схеме. Системы отопления - горизонтальные двухтрубные с тупиковым движениями теплоносителя.
Для системы радиаторного отопления были использованы: биметаллические секционные радиаторы марки "Сантехпром" высотой 300 мм в помещениях с витражами,
электрический конвектор ЭВУБ в помещении ГРЩ. Регулирование теплоотдачи нагревательных приборов осуществляется
настроечным и регулирующим клапаном марки ITAP.
Трубопроводы внутренней системы отопления приняты полипроиленовые марки "Valtec" , армированные алюминием (для предотвращения попадания кислорода в воду и окисления биметаллических радиаторов).
Прокладка трубопроводов - скрытая, в штрабе пола.номинальной теплоотдачей
одной секции h500мм - 0,185кВт, h300мм - 0,121кВт. Теплоноситель - вода с параметрами 90-70°С. Прокладка труб внутри помещений скрытая
в заливке пола, в трубчатой изоляции типа K-Flex толщиной 9 мм, выполненной из негорючего материала.
Удаление воздуха из системы отопления - через воздухоспускные краны и автоматические воздухоотоводчики.
Трубопроводы теплоснабжения, а также трубы в пределах узла управления приняты стальные электросварные по ГОСТ 10704-91 и стальные
водогазопроводные по ГОСТ 3262-75*. Трубопроводы поэтажной горизонтальной разводки приняты из полипропиленовых труб PN20.
Магистральные трубопроводы прокладываются с уклоном 0,003 в сторону теплового узла. Перед изоляцией стальные трубопроводы покрываются краской
БТ-177 за два раза, по грунтовке ГФ-021. Для регулирования отдельных ветвей систем теплоснабжения на них устанавливаются
запорно-балансировочные клапаны и шаровые краны.
ВЕНТИЛЯЦИЯ

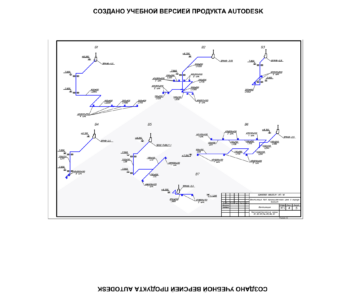

В помещениях предусматривается следующие виды систем вентиляции:
- П1,В1 - цокольный этаж;
- П2,В2 - 1,2 этажи;
- В3-В8 - сан.узлы и душевые.
Нагрев воздуха осуществляется водяным воздухонагревателем.
Раздача и удаление воздуха осуществляется регулируемыми анемостатами. Для удобства подсоединения к коробам анемостатов используются гибкие воздуховоды. Воздуховоды систем общеобменной вентиляции
приняты из тонколистовой оцинкованной стали. Толщина стали, принята по СН РК 4.02-01-2011. Для предотвращения распространения шума и вибрации, на воздуховодах установлены
шумоглушители, а приточные и вытяжные установки присоединяются к воздуховодам через гибкие антивибрационные вставки. Воздуховоды приточных вентсистем (вытяжных систем - за стенами здания)
изолируются пенофлексом..
При пересечении воздуховодами противопожарной преграды на них устанавливаются огнезадерживающие клапаны.
Системы приточно-вытяжной вентиляции перед сдачей в эксплуатацию необходимо отрегулировать на проектную производительность.
После окончания монтажа и наладочных работ все проходы трубопроводов и воздуховодов через перегородки и перекрытия выполнить
из негорючего материала,обеспечивающего необходимый предел огнестойкости ограждающих конструкций.
Монтаж внутренних санитарно-технических систем производить согласно СНиП 3.05.01-85.
Внесение изменений допускается по согласованию с разработчиком проекта.
