вентиляция Административно-бытового комплекса в г.Байкит

Архитектурно-строительный университет
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине:" Вентиляция"
На тему: " Вентиляция административно-бытового комплекса"
2015

Исходными данными для расчета вентиляции являются: расчетные параметры наружного и внутреннего воздуха, вредности, выделяемые в помещении обеденного и конференц- залов (теплоизбытки, тепловыделения, СО2), режим работы отопления.

В данном проекте разрабатывается система вентиляции АБК в городе Байкит. Исходными данными для расчета вентиляции являются: расчетные параметры наружного и внутреннего воздуха, вредности, выделяемые в помещении обеденного и конференц- залов (теплоизбытки, тепловыделения, СО2), режим работы отопления.

Таблица 1.1-Исходные данные

Район застройки

Количество людей, входящих в

Обеденный зал

Конференц-зал

г. Байкит

74

30



Таблица 1.2 – Экспликация помещений

№ помещения

Название помещения

Размеры, м

Объем, м3

Площадь, м2

а

в

h

101

Раздевалка (Ж)

6

2,6

3,9

60,84

15,6

102

Душевая (Ж)

3,5

2

3,9

27,3

7,0

103

Сан.узел (Ж)

4

2,6

3,9

40,56

10,4

104

Горячий цех

5

4,4

3,9

85,8

22,0

105

Клад. продуктов

2

1,6

3,9

12,48

3,2

106

Обеденный зал

14,4

9,6

3,9

548,34

140,6

107

Раздевалка (М)

6

2,6

3,9

60,84

15,6

108

Душевая (М)

3,5

2

3,9

27,3

7,0

109

Сан.узел (М)

4

2,3

3,9

35,88

9,2

110

Мойка посуды

3

3

3,9

35,1

9,0

111

Клад. напитков

2

1,9

3,9

14,82

3,8

201

Кабинет №1

3

1,8

3,9

21,06

5,4

202

Кабинет №2

3,5

1,8

3,9

24,57

6,3

203

Приемная

4

1,9

3,9

29,64

7,6

204

Кабинет директора

4,5

1,9

3,9

33,35

8,55

205

Конференц-зал

9,4

4,47

3,9

163,8

42

206

Кабинет №3

3,2

1,8

3,9

22,46

5,76

207

Кабинет №4

3,7

1,8

3,9

25,97

6,66

208

Бухгалтерия

4,5

1,8

3,9

31,59

8,1

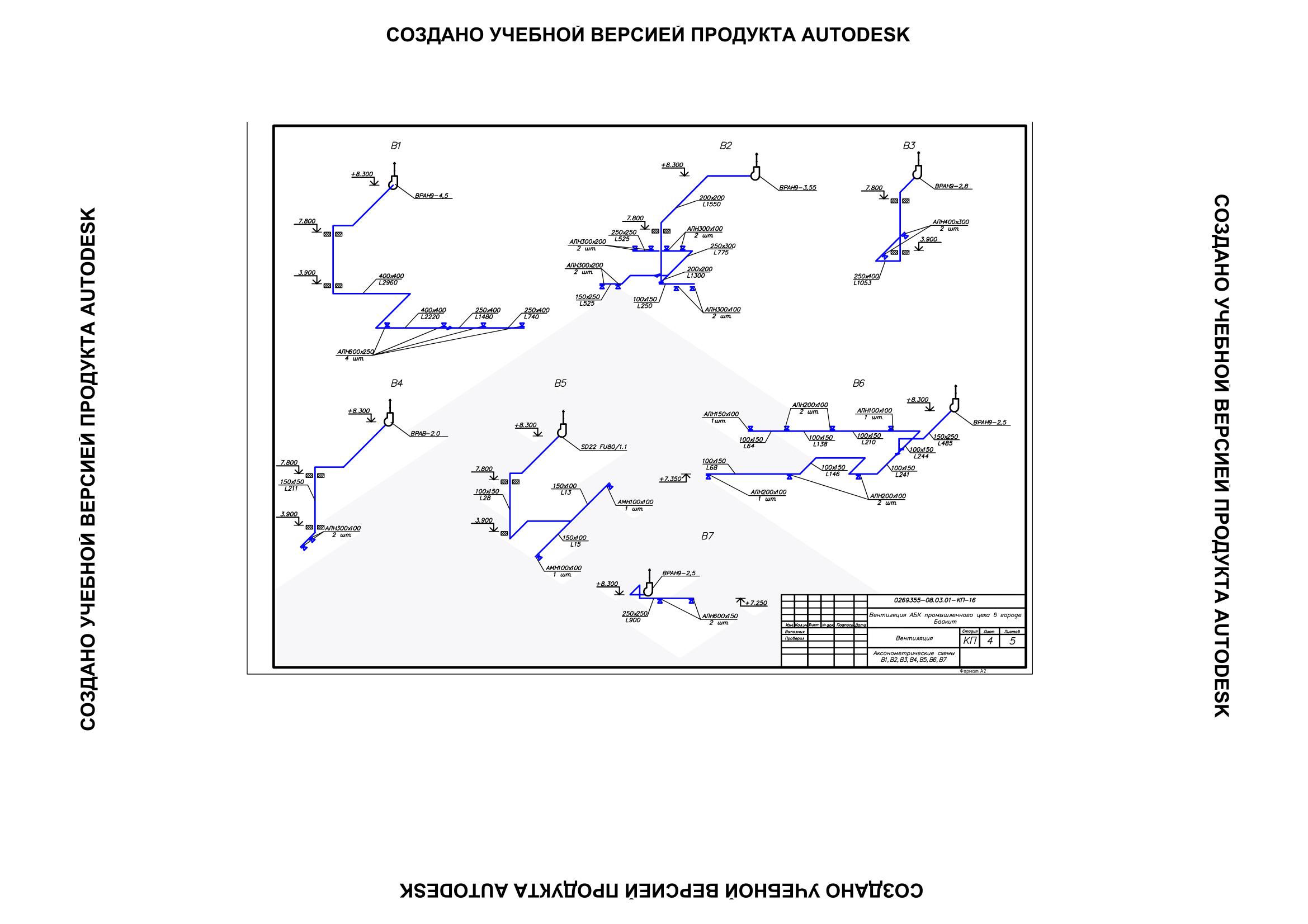

Графическая часть содержит схемы вентиляции первого и второго этажа, аксонометрические схемы, план кровли.
