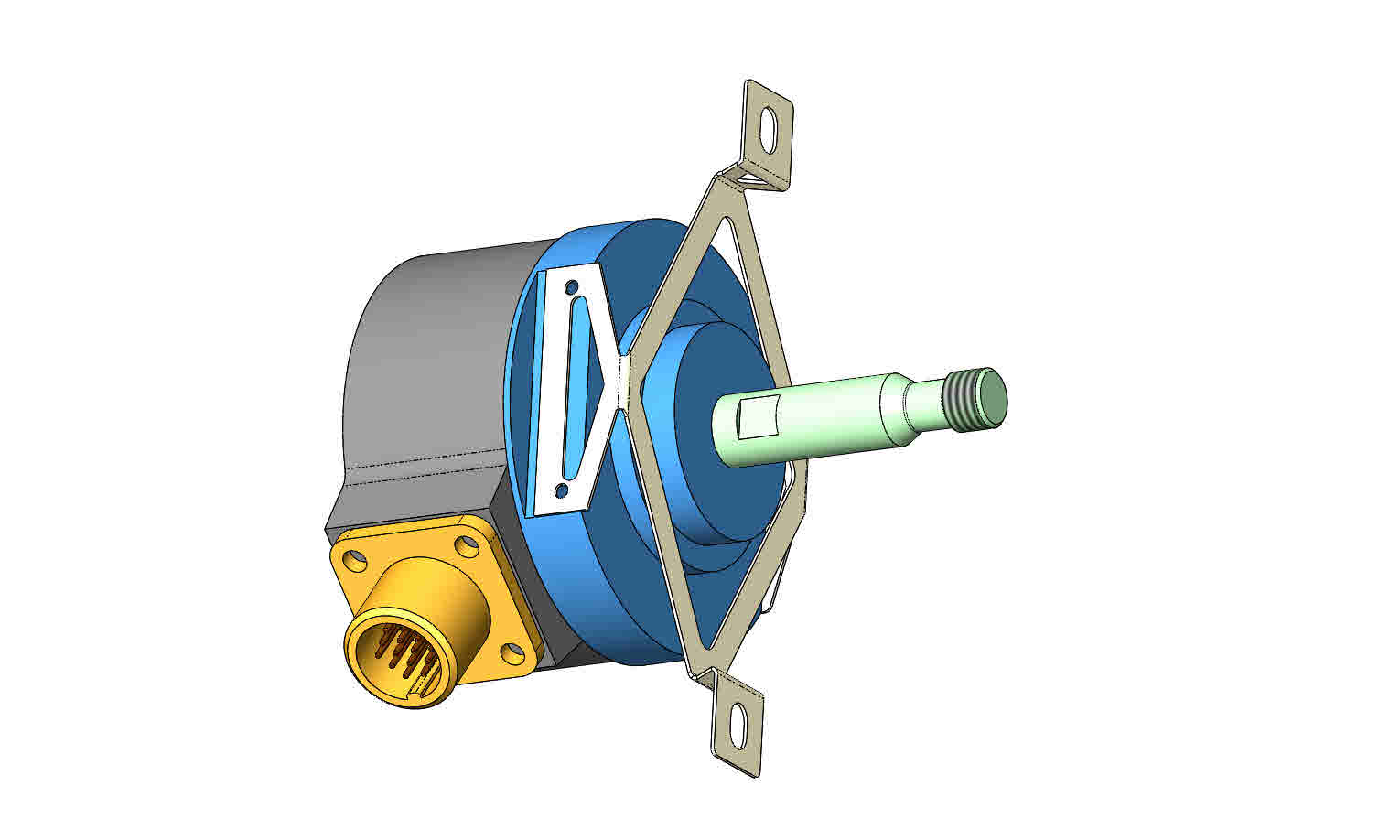

Это модель г-на OS A c исправленными в размерах ошибками. Работа выполнена в SolidWorks 2015. Датчики Heidenhain ERN 421 и ERN 431 отличаются типами сигналов, геометрия одна и та же. Совместимость с энкодерами Siemens указана в приложенной страничке каталога. Там же дана рекомендация по установке в конструкции.
Сразу покаюсь, что в первую очередь ошибки выявил, которые для меня были критичные - если найдутся еще неточности - буду рад исправить.
Разъем установлен условно - подошедший по габаритам.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Датчики -
- Датчик Siemens 1XP8001 / Heidenhain ERN 421/431 - энкодер
Датчик Siemens 1XP8001 / Heidenhain ERN 421/431 - энкодер
0
19
481
0
0
60
Сообщить о проблеме
Константин Николаевич
Лебедев
Дата
17.10.2017
Язык
Русский
Состав
3D сборка
Софт
SolidWorks 2015
Как открыть?
Отзывов пока нет
Содержимое архива
-
Датчик Siemens 1XP8001.SLDASM
-
ERN 401 series.jpg
-
Датчик 1ХР8001.sldprt
-
Разъем энкодера.SLDPRT
-
Кронштейн датчика 1ХР8001.sldprt
