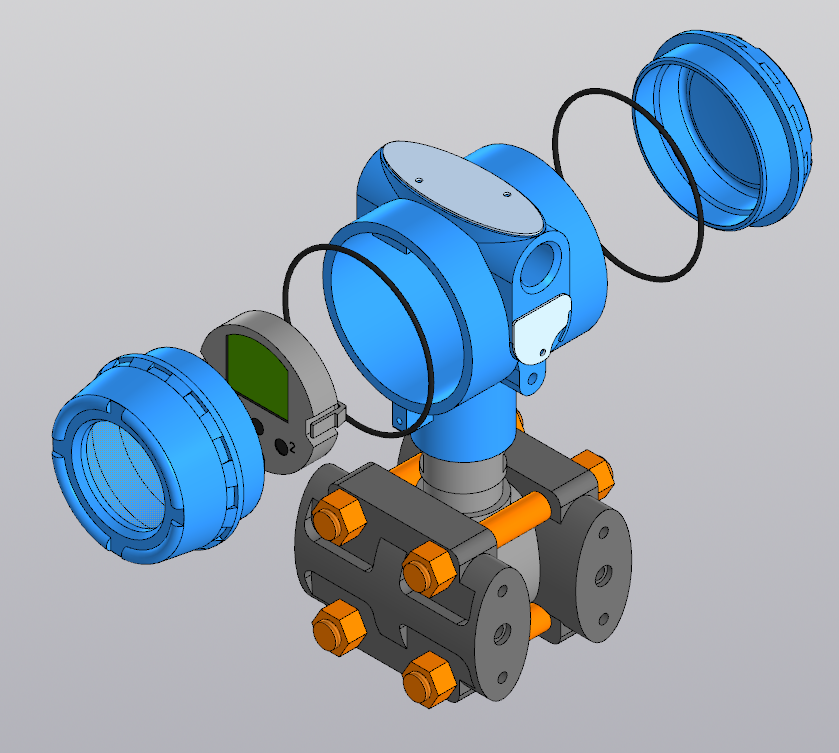

3-х мерная сборка преобразователя давления серии Метран-150. Сборка включает присоединение к процессу в исполнении 150CG и 150TG. Сборка создавалась с целью использования в технологических картах на производство работ по монтажу и техническому обслуживанию приборов данной серии (размеры деталей соблюдались не строго, внутренняя часть корпуса не моделировалась). Данная сборка рекомендуется для использования в визуализации и анимации процессов технического обслуживания оборудования КИПиА.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Датчики -
- Преобразователь давления Метран-150
Преобразователь давления Метран-150
0
4
592
18
0
30
Сообщить о проблеме
Автор
Денис Шатохин
Дата
09.05.2022
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 20.0
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Болт М3_5 1.m3d
-
Болт М6_1.m3d
-
Винт М3.m3d
-
Винт ш3.m3d
-
Гайка.m3d
-
Заглушка.m3d
-
Измерительный модуль 2.m3d
-
Клемник.m3d
-
Контакт.m3d
-
Корпус.m3d
-
Крышка глухая.m3d
-
Крышка с окном.m3d
-
Метран 150.a3d
-
Модуль.a3d
-
Планка Ex.m3d
-
Планка верхняя.m3d
-
Планк нуля.m3d
-
Пульт.m3d
-
Стекло.m3d
-
Уплотнение резиновое.m3d
-
Фиксатор.m3d
-
Фланец.m3d
-
Шайба 6.m3d
-
Шпилька.m3d
-
Элемент.m3d
-
