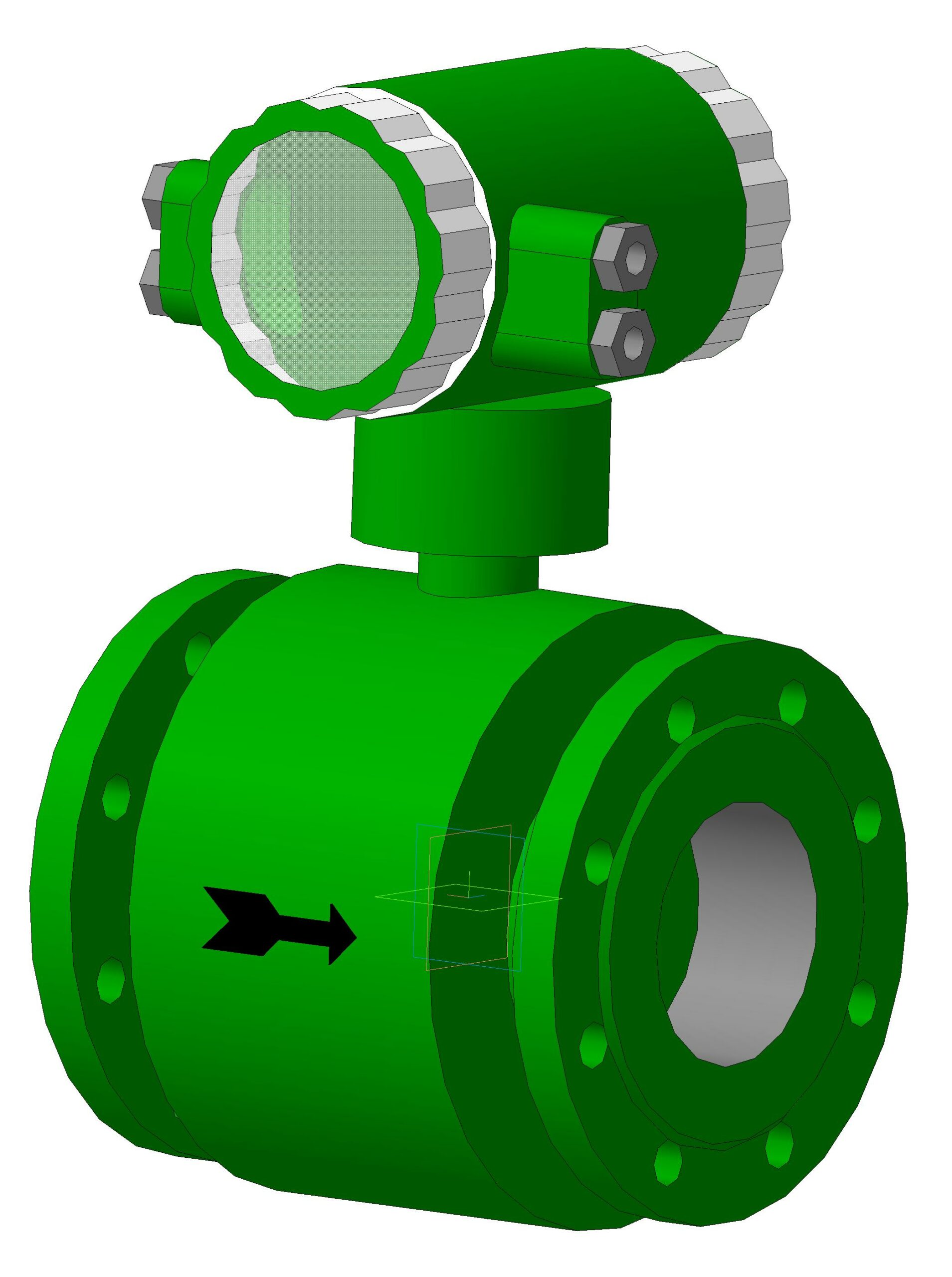

Расходомер ЭМИС-МАГ 270, Ду100

Расходомер состоит из следующих основных узлов :
• проточная часть (первичный преобразователь) ;
• электронный преобразователь.
Первичный преобразователь расхода устанавливается непосредственно в трубопровод и представляет собой трубу из стали, футерованную изнутри антикоррозийным покрытием, с приваренными к ней фланцами. На трубе установлена катушка индуктивности и два изолированных от трубы электрода. Электронный преобразователь смонтирован в едином конструктиве с первичным преобразователем

Состав: Модель одной деталью Язык документа
