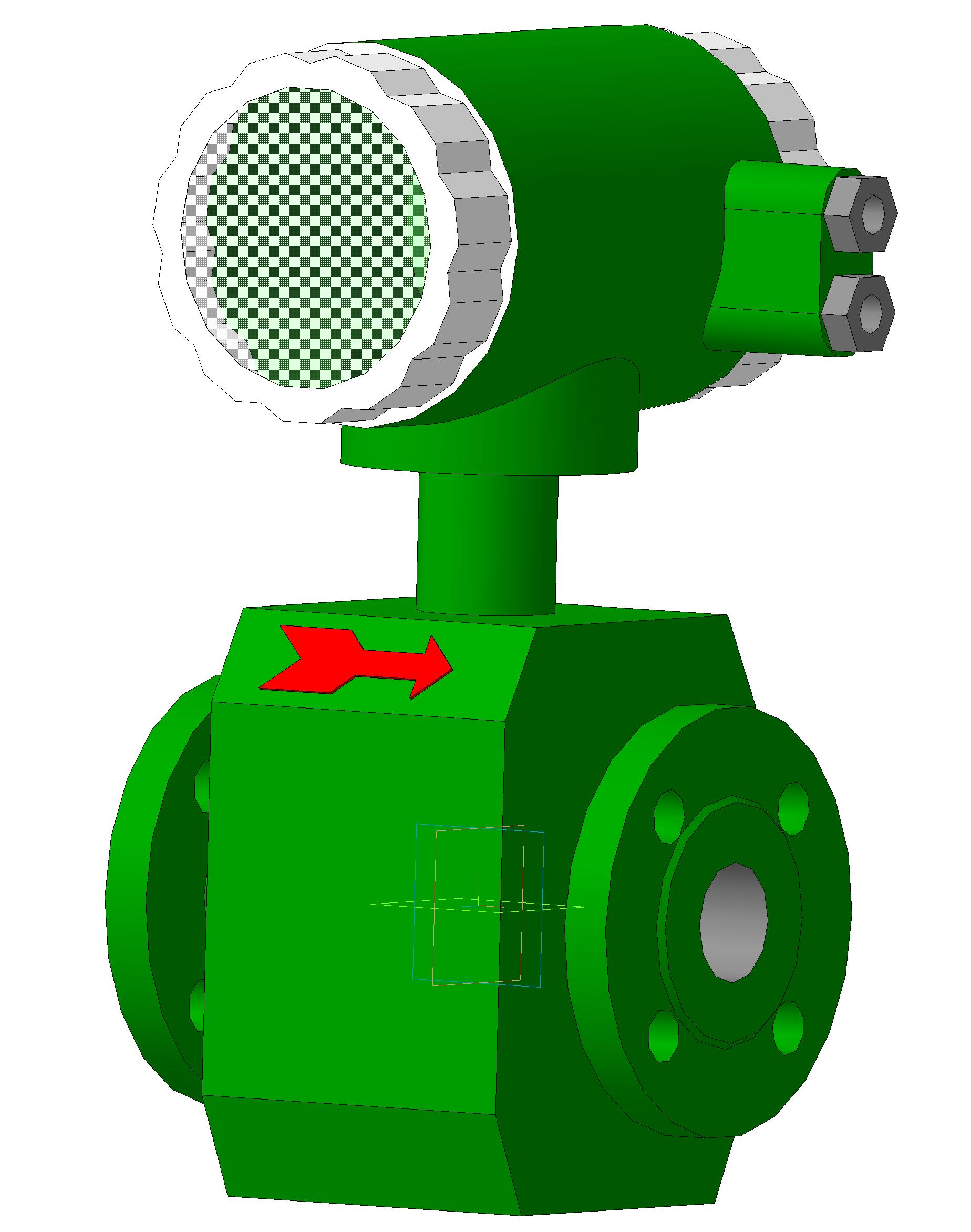

Расходомер ЭМИС-МАГ 270, Ду32

Расходомер состоит из следующих основных узлов :
• проточная часть (первичный преобразователь) ;
• электронный преобразователь (2).
Первичный преобразователь расхода устанавливается непосредственно в трубопровод. Электронный преобразователь смонтирован в едином конструктиве с первичным преобразователем.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 16

Каталог / Автоматизация / Датчики / Расходомер ЭМИС-МАГ 270, Ду32

Просмотр файлов
Расходомер ЭМИС-МАГ 270, Ду32/
Расходомер ЭМИС-МАГ 270, Ду32/Расходомер ЭМИС-МАГ 270, Ду32.jpg
Расходомер ЭМИС-МАГ 270, Ду32/Расходомер ЭМИС-МАГ 270, Ду32.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
