Сигнализатор избыточного давления МСТ-3

Сигнализатор Избыточного Давления МСТ-3 — предназначен для подачи электрического сигнала при повышении (Серии: МСТ-А; МСТ-АС) или снижение (Серии: МСТ; МСТ-С) избыточного давления рабочей среды жидкостей, газов, масла МС-8РК и газообразного кислорода с системе до определенной величины.
Принцы действия заключается в способности мембраны прогибаться на некоторую величину в зависимости от поступающего давления, прогиб в свою очередь вызывает замыкание и срабатывание контактов. Сигнализатор МСТ — имеет замкнутый контур.
Характеристики:
Напряжение постоянного тока, В: 27;
Рабочая температура, °C: -60...+180;
Масса, кг: ~0.25;
Ресурс работы, часов/лет: ~30000/30;
Сигнализатор применяется в: Ми-8; Ми-17; Ми-26; Ка-32; Ан-26; Ан-27; Ан-70; Ил-76; Ту-134; Ту-154; Бе-200; Як-48.

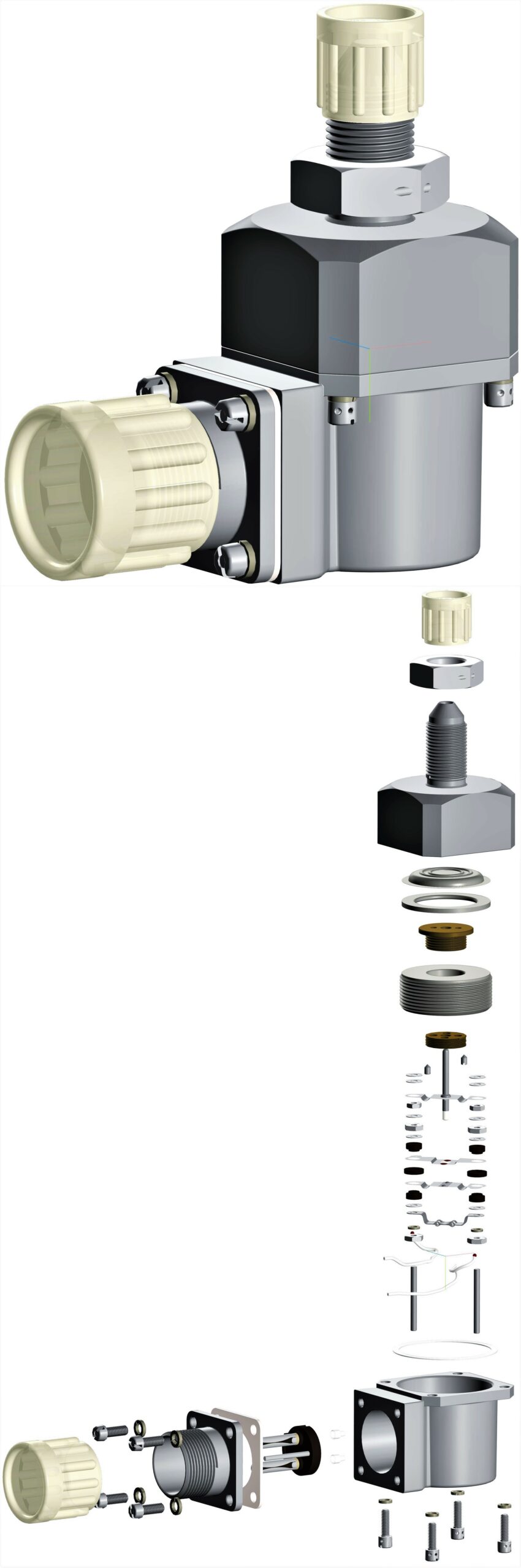

Состав: 3D Сборка, 3D Модели всех деталей

Софт: КОМПАС-3D 18.1

Файлы:

Каталог
Автоматизация и управление
Датчики
Сигнализатор избыточного давления МСТ-3

Сигнализатор Избыточного Давления МСТ-3/

Сигнализатор Избыточного Давления МСТ-3/Сетка нижн..m3d

Сигнализатор Избыточного Давления МСТ-3/Штифт.m3d

Сигнализатор Избыточного Давления МСТ-3/Уплотнитель.m3d

Сигнализатор Избыточного Давления МСТ-3/МСТ-3 Сигнализатор Избыточного Давления.jpg

Сигнализатор Избыточного Давления МСТ-3/Крапление пластин.m3d

Сигнализатор Избыточного Давления МСТ-3/Вилка.m3d

Сигнализатор Избыточного Давления МСТ-3/Гайка М1.8 мал..m3d

Сигнализатор Избыточного Давления МСТ-3/Пластина 3.m3d

Сигнализатор Избыточного Давления МСТ-3/Упорное кольцо.m3d

Сигнализатор Избыточного Давления МСТ-3/Винт М3.m3d

Сигнализатор Избыточного Давления МСТ-3/МСТ-3_Сигнализатор Избыточного Давления.jpg

Сигнализатор Избыточного Давления МСТ-3/Винт М1.8.m3d

Сигнализатор Избыточного Давления МСТ-3/Кольцо 2.m3d

Сигнализатор Избыточного Давления МСТ-3/Контакт 1.m3d

Сигнализатор Избыточного Давления МСТ-3/Пластина 2.m3d

Сигнализатор Избыточного Давления МСТ-3/Колпачок.m3d

Сигнализатор Избыточного Давления МСТ-3/Шайба 2.m3d

Сигнализатор Избыточного Давления МСТ-3/Шайба мал..m3d

Сигнализатор Избыточного Давления МСТ-3/Пластина 4.m3d

Сигнализатор Избыточного Давления МСТ-3/МСТ-3 Сигнализатор Избыточного Давления.a3d

Сигнализатор Избыточного Давления МСТ-3/Штекер.m3d

Сигнализатор Избыточного Давления МСТ-3/Контакт 2.m3d

Сигнализатор Избыточного Давления МСТ-3/Гайка М12.m3d

Сигнализатор Избыточного Давления МСТ-3/Прокладка.m3d

Сигнализатор Избыточного Давления МСТ-3/Колпачок вилки.m3d

Сигнализатор Избыточного Давления МСТ-3/Кольцо 1.m3d

Сигнализатор Избыточного Давления МСТ-3/Винт М2.5.m3d

Сигнализатор Избыточного Давления МСТ-3/Шайба 3.m3d

Сигнализатор Избыточного Давления МСТ-3/Штифт крепления.m3d

Сигнализатор Избыточного Давления МСТ-3/Гайка М1.8.m3d

Сигнализатор Избыточного Давления МСТ-3/Крышка.m3d

Сигнализатор Избыточного Давления МСТ-3/Изоляция.m3d

Сигнализатор Избыточного Давления МСТ-3/Мембрана.m3d

Сигнализатор Избыточного Давления МСТ-3/Шайба кольца 2.m3d

Сигнализатор Избыточного Давления МСТ-3/Крышка верхн..m3d

Сигнализатор Избыточного Давления МСТ-3/Сетка.m3d

Сигнализатор Избыточного Давления МСТ-3/Пластина 1.m3d

Сигнализатор Избыточного Давления МСТ-3/Шайба 2.5.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
