Сигнализатор КСПКВ-3а

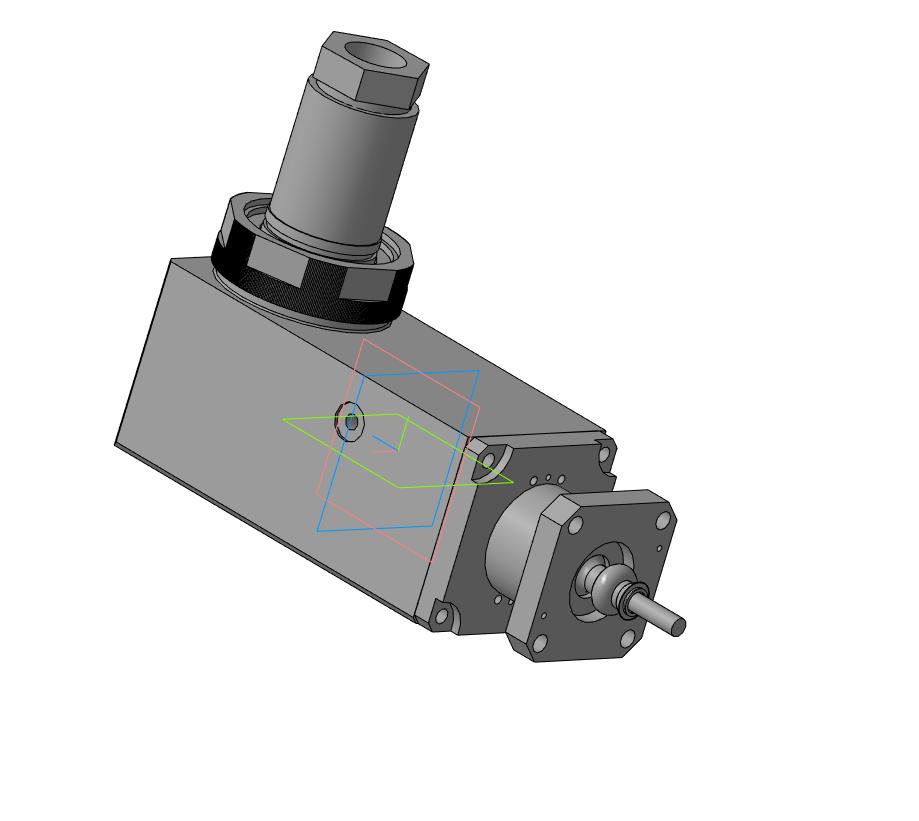

Сигнализаторы КСПКВ-3а предназначены для контроля положения подвижных звеньев механизмов и арматуры,кинематически связанных со штоком сигнализаторов. Сигнализатор изготавливается из титана. 3D модель выполнена без внутренней электрической части.

Состав: 3D модель

Софт: КОМПАС-3D 17

Файлы:
СИГНАЛКА/
СИГНАЛКА/Узел 1.a3d
СИГНАЛКА/Стойка/
СИГНАЛКА/Стойка/Основание.m3d
СИГНАЛКА/Стойка/Стойка сб.a3d
СИГНАЛКА/Стойка/Клапан.a3d
СИГНАЛКА/Стойка/Шайба (латунь).m3d
СИГНАЛКА/Стойка/Стойка.m3d
СИГНАЛКА/Стойка/Штырь малый.m3d
СИГНАЛКА/Стойка/Шайба с кольцевым пазом.m3d
СИГНАЛКА/Стойка/Уплотнение (пластик).m3d
СИГНАЛКА/Стойка/Крышка.m3d
СИГНАЛКА/Стойка/Резиновый нипель.m3d
СИГНАЛКА/Стойка/Корпус клапана.m3d
СИГНАЛКА/Ось/
СИГНАЛКА/Ось/Штырь.m3d
СИГНАЛКА/Ось/Втулка стопора.m3d
СИГНАЛКА/Ось/Стопор вала.m3d
СИГНАЛКА/Ось/Шайба.m3d
СИГНАЛКА/Ось/Клапан.a3d
СИГНАЛКА/Ось/Плита.m3d
СИГНАЛКА/Ось/Ось 2.m3d
СИГНАЛКА/Ось/Плита со втулкой.a3d
СИГНАЛКА/Ось/Втулка под пружину.m3d
СИГНАЛКА/Ось/Втулка.m3d
СИГНАЛКА/Ось/Ось 1.m3d
СИГНАЛКА/Ось/Шайба с пазои.m3d
СИГНАЛКА/Ось/Ось сб.a3d
СИГНАЛКА/Ось/Золотник.m3d
СИГНАЛКА/Ось/Шайба под пружину.m3d
СИГНАЛКА/Ось/Корпус клапана.m3d
СИГНАЛКА/Сигналка.a3d
СИГНАЛКА/Пакет тарельчатых пружин.a3d
СИГНАЛКА/Микрик.m3d
СИГНАЛКА/Крышка.m3d
СИГНАЛКА/Труба/
СИГНАЛКА/Труба/Гайка.m3d
СИГНАЛКА/Труба/Штырь большой.m3d
СИГНАЛКА/Труба/Втулка (второпласт).m3d
СИГНАЛКА/Труба/Корпус трубки.m3d
СИГНАЛКА/Труба/Трубка сб.a3d
СИГНАЛКА/Труба/Шайба (сталь).m3d
СИГНАЛКА/Стопорное кольцо.m3d
СИГНАЛКА/Тарельчатая пружина.m3d
СИГНАЛКА/Пружина сжатия.m3d
СИГНАЛКА/Корпус/
СИГНАЛКА/Корпус/Корпус сб.a3d
СИГНАЛКА/Корпус/Штекер.m3d
СИГНАЛКА/Корпус/Гайка.m3d
СИГНАЛКА/Корпус/Гайка упорная.m3d
СИГНАЛКА/Корпус/Деталь.m3d
СИГНАЛКА/Корпус/Корпус 60х60х120.m3d
СИГНАЛКА/Корпус/Гнездо.m3d
