Тензометрический датчик силы C2H

В данной работе представлена 3D модель s-образного тензодатчика, растяжения/сжатия C2H, произведенного отечественной компанией.
Конструкция данного тензометрического датчика позволяет проводить измерение нагрузок в двух направлениях и в широком климатическом диапазоне.

Модель: С2Н
Производитель: Тензо-М
S-образный тензодатчик растяжения/сжатия.
Класс защиты: IP 68

Данный тензометрический датчик силы соответствует стандартам ГОСТ 8.631-2013.

В состав работы входят:
Сборка тензометрического датчика силы с текстурами и материалами;

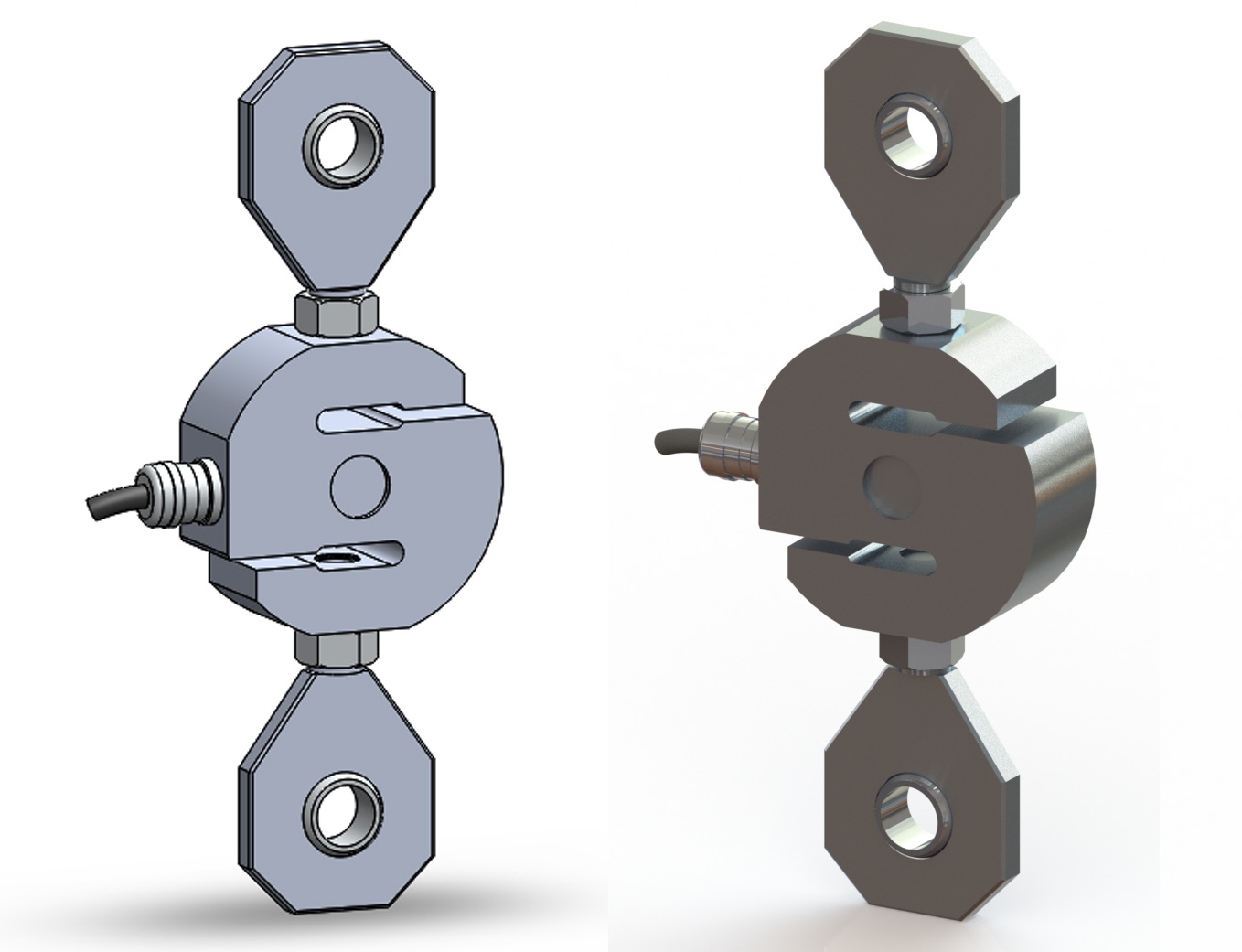

Рендер.

Состав сборки:
s-образный тензодатчик растяжения/сжатия (деталь);
Силопередающее устройство для датчика растяжения-сжатия С2/Ш3;
Гайка М30х2 (ГОСТ 5927-70, DIN 934, ISO 4034).

Технические характеристики датчика силы:

Наибольший предел измерения (НПИ), кг 20000
Класс точности по ГОСТ 8.631-2013 С3
Число поверочных интервалов 3000
Минимальный поверочный интервал  НПИ / 10000
Рабочий коэффициент передачи (РКП), мВ/В 2 ±0,002
Начальный коэффициент передачи (НКП) % от РКП < 3
Комбинированная погрешность % от РКП ≤ ±0,020
Ползучесть (30 мин.) % от РКП ≤ ±0,025
Изменение НКП от температуры % от РКП/°С ≤ ±0,0014
Изменение РКП от температуры % от РКП/°С ≤ ±0,0011
Наибольшее напряжение питания постоянного тока В  12
Сопротивление входное Ом 380 ±15
Сопротивление выходное Ом 350 ±1
Сопротивление изоляции ГОм ≥ 5
Номинальный диапазон температур °С -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254 IP68
Допустимая перегрузка в течение не более 1 часа % от НПИ 25
Разрушающая нагрузка % от НПИ 300
Материал датчика   Нержавеющая сталь

Внимание! Данная модель является визуальной копией и не несет в себе точных технических данных и характеристик. Использование данной модели не желательно при точном производстве, печати на 3D принтере либо других станках. Данная модель датчика силы выполнена исключительно в ознакомительных целях, либо для использования в других моделях с целью демонстрации и визуализации.

Состав: 3D Сборка, модель одной деталью - 3шт Язык документа

Софт: SolidWorks 2018

Файлы:

Каталог / Автоматизация / Датчики / Тензометрический датчик силы C2H

00 3 point faded.p2s
3 point beige.hdr
brushed aluminum.p2m
matte rubber.p2m
polished aluminum.p2m
reflective shadow floor.p2m
Гайка М30х2 (ГОСТ 5927-70 DIN 934 ISO 4034)_2.SLDPRT
Датчик_03.SLDPRT
Рым_02.SLDPRT
Тензорезисторный датчик С2H_2.SLDASM
