Выключатель путевой ВП 73 10611

Выключатели предназначены для коммутации электрических цепей управления переменного тока напряжением до 380 В и постоянного тока напряжением до 220 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Выключатели изготавливаются для установки на подвижных и неподвижных частях стационарных установок в лифтах и другом оборудовании.
Размеры сняты с живого образца, поэтому несколько отличаются от даташыта.

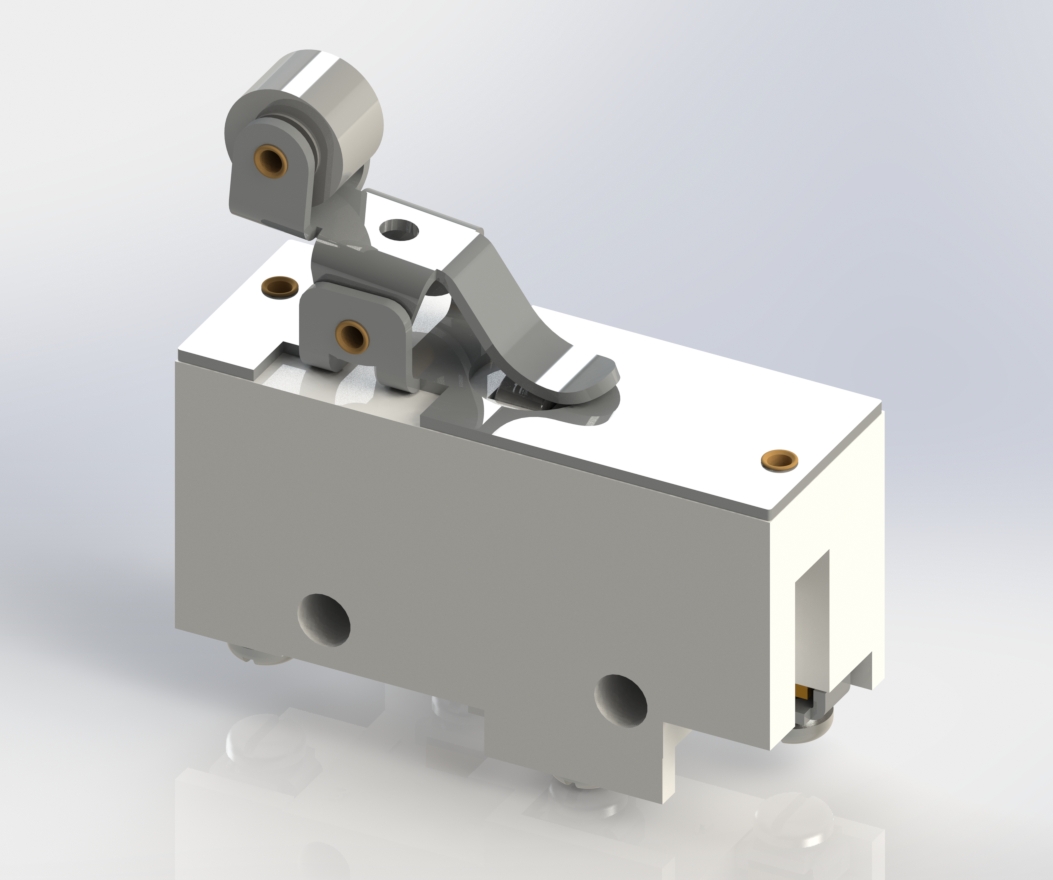

В Solidworks изделие имеет три конфигурации: отжато, нажато и свободный ход рычага. Последняя конфигурация будет особо полезна в том случае, если нужно вычислить точные координаты оси кулачка, нажимающего рычаг выключателя (в Solidworks используем сопряжение "Кулачок").

Состав: ЗD сборка Язык документа

Софт: SolidWorks 2016

Каталог / Автоматизация / Датчики / Выключатель путевой ВП 73 10611
