Электрооборудование и автоматизация фермы КРС с разработкой процесса кормораздачи

Федеральное агентство по образованию ФГОУ СПО «Минусинский сельскохозяйственный колледж», Электрификация и автоматизация сельского хозяйства, дипломный проект тема "Электрооборудование и автоматизация фермы КРС с разработкой процесса кормораздачи". Минусинск 2009г

Для данного ДП выбрано хозяйство «Искра Ленина», находящееся в селе Тесь, занимающееся животноводством, растениеводством, свиноводством.Размер здания 18×84 м, в телятники предусмотрено привязное содержание, в данном здании имеются следующие помещения……..Поение животных осуществляются подогретой водой циркуляционного водонагревателя ВЭП-600, по средствам автопоилок ПА-1.Существующие системы раздачи кормов с помощью мобильных кормораздачников КТУ-10 имеют следующие недостатки:1. При выезде и въезде кормораздачика приходится открывать ворота, что ведет к снижению температуры в помещении.
2. В процессе кормораздачи двигатель трактора выделяет большое количество выхлопных газов, что ухудшает микроклимат в помещении
Поэтому предлогаю использовать ленточный кормораздатчик КЛО-75, применение раздатчика позволяет также механизировать удаление несъеденного корма.
Навозоудаление осуществляется скребковым навозоуборочным транспортёрам ТСН-160 который состоит из наклонного и горизонтального.
Для создания оптимального микроклимата в телятнике и его автоматического регулировании применяю 6 комплектов винтяляционно-отопительного оборудования ПВУ-6 производительность на притоке 36000м3/ч и на вытяжке 31800м3/ч.
Расчёт электропривода выполнялось на примере двигателя для КЛО-75 и выбран двигатель АИР112М4( АИР-асинхронный, 112-ось вращения вала, М-размер станины, 4- число полюсов). Расчёт других двигателей производится аналогичным способом. Расчёт электрического освещения производилась по двум видам:1) Рабочее рассчитывается методом коэффициента использования светового потока; 2) Освещение безопасности которое рассчитывается методом удельной мощности.
Автоматы для пусковой и защитой аппаратуры выбирались по тепловому расцепителю, магнитные пускатели для двигателя выбирал по двум условиям:1) Iн.пус≥Iн.дв; 2) по условию коммутации. ПМЛ12345( ПМЛ-серия, 1-величина, 2-возможность реверса, наличие тепловых реле и блокировок,3- исполнение по степени защиты и наличие кнопок, 4- исполнение по числу и исполнению контактов вспомогательной цепи, 5- климатическое исполнение и категория размещения. Предохранители защищающие линию питающую двигатели высчитывали по двум условиям: 1) по току в линии; 2) с учётом пусковых токов.
Выбор сечения проводов и кабелей производится по двум условиям: 1) по допустимому нагреву; 2) по согласованию с аппаратурой защиты сечение разрешается уменьшить на один разряд но при этом оно не должно оказаться меньше сечения выбранного по этому условию. Расчёт мощности вычислял путём сложения всех мощностей рабочих машин и после этого выбирался трансформатор по таблице.
Электрическая схема кормораздатчика работает следующим образом………….
Для защиты от поражения электрическим током обслуживающего персонала телятника и животных, содержащих в нём, рассчитал исскуственное заземления в виде контура с виртекальными стержнями. Сопротивление контура заземления не должно превышать 4 Ом. Заземление выполнял стальными уголками 50×50×4 мм, длиной 2.5метра, глубинной 0.7 метра от поверхности земли и связанные между собой стальной полосой сечением 40×4мм.
Для экономической эффективности определялись эксплуатационные затраты и сметовую стоимость базового комплекта РСП-10,4 но т.к базовый вариант превышает расходы по сравнению с проектным оборудованием и срок окупаемости проектного оборудования 4.1 года то предлагаю внедрить в использование КЛО-75.
Безопасность обслуживания электрооборудования зависит от характера среды, в которой оно работает.
По степени опасности поражения электрическим током помещения делят на три класса:
1) Помещение без повышенной опасности.
2) Помещения с повышенной опасностью.
3) Помещения особо опасные.
Разрабатываемый в данном дипломном проекте телятник относится к помещению третьего класса по степени опасности поражения электрическим током, то есть к особо опасному помещению. Поэтому требования к электрооборудованию, применяемому в телятнике, а также к обслуживающему его персоналу и другим лицам, работающим в телятнике, должны быть достаточно жесткими.
Все лица занятые на обслуживании действующих электроустановок или электрофицированного технологического оборудования телятника должны быть психически здоровыми, не иметь увечий и болезней, препятствующих физическому труду или повышающих вероятность несчастного случая в электроустановках.
Электрики должны проходить медицинский осмотр при поступлении на работу и затем – раз в два года.
По своей квалификации в вопросах техники безопасности все лица, обслуживающие электроустановки, делятся на пять квалификационных групп.

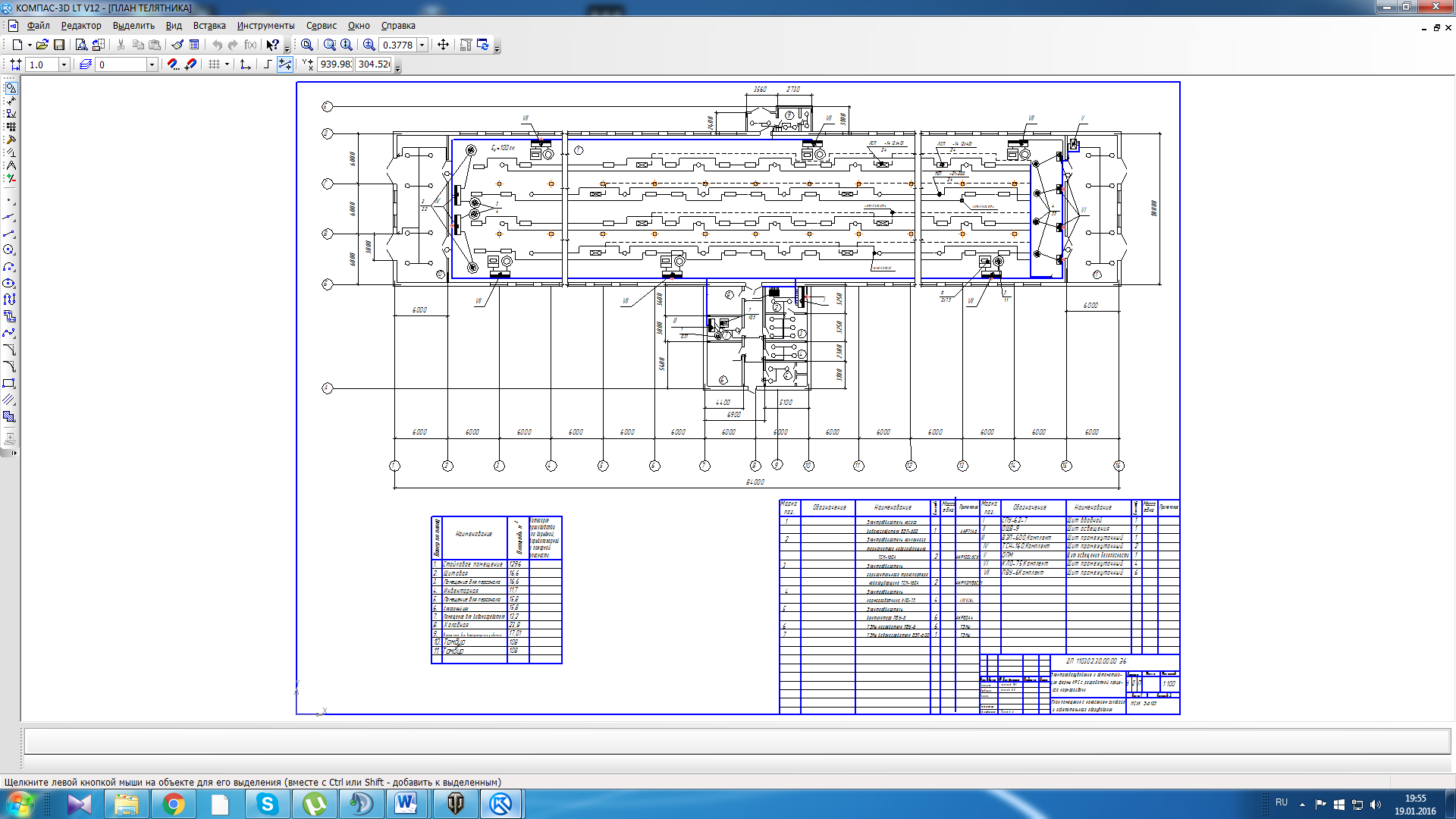

Состав: План помещения с нанесением силового и осветительного оборудования (Э6), Расчётно- монтажная схема (ТБ), Электрическая принципиальная схема Э3, Язык документа
