Электрификация фермы крс с разработкой автоматизированной системы управления микроклиматом в коровнике

СНАУ
Инженерно-технологический факультет
Дипломный проект
тема: ЕЛЕКТРИФІКАЦІЯ ФЕРМИ ВРХ ТОВ “ЯСТРУБЩИНА” ГЛУХІВСЬКОГО РАЙОНУ СУМСЬКОЇ ОБЛАСТІ З РОЗРОБКОЮ АВТОМАТИЗОВАНОЇ СИСТЕМИ КЕРУВАННЯ МІКРОКЛІМАТОМ В КОРІВНИКУ
Сумы 2012

Відстеживши основні недоліки корівника, були проведені розрахунок і вибір силового електрообладнання для стандартного технологічного обладнання. Також достатня увага звернута на розрахунок і вибір вентиляційної установки “Клімат-45М-02”. Була спроектована внутрішньоцехова силова електрична мережа, електричне освітлення. При проектуванні електропостачання об’єкту визначали розрахункове навантаження на введеннях в окреме приміщення, центр електричних навантажень і місце розташування джерела електричної енергії, допустиму втрату напруги.
Одним з важливих аспектів проекту є проектування організації технічної експлуатації електроустаткування.

ЗМІСТ
ВСТУП
1.АНАЛІЗ ГОСПОДАРСЬКОЇ ДІЯЛЬНОСТІ ОБ’ЄКТУ
1.1.Загальна характеристика об’єкту__
1.2.Аналіз господарської діяльності
1.3. Аналіз стану електрифікації
1.4.Висновки та пропозиції__
2.ТЕХНОЛОГІЯ І МЕХАНІЗАЦІЯ ТЕХНОЛОГІЧНИХ ПРОЦЕСІВ
2.1.Опис прийнятої технології
2.2.Опис виробничих приміщень та розташування технологічного обладнання
2.3.Складання паспортних даних стандартного технологічного обладнання
2.4.Складання технологічних вимог до проекту електрифікації
3.РОЗРАХУНОК І ВИБІР СИЛОВОГО ОБЛАДНАННЯ
3.1 Вибір силового електрообладнання для стандартного технологічного обладнання
3.2 Перевірочний розрахунок потужності силового електрообладнання для стандартного технологічного обладнання з урахуванням режимів роботи по прийнятою технологією
3.3 Розрахунок вентиляції
4.РОЗРОБКА СИСТЕМИ АВТОМАТИЗОВАНОГО КЕРУВАННЯ МІКРОКЛІМАТОМ В КОРІВНИКУ
4.1.1 Опис технологічного процесу і складання технологічних вимог до проекту автоматизації
4.1.1 Опис технологічного процесу
4.1.2 Визначення об’ємів параметрів підлягаючих контролю і автоматизованого регулюванню
4.1.3 Технологічні вимоги до проекту автоматизації
4.2 Розробка принципової електричної схеми автоматизованого керування і сигналізації
4.3 Розробка схем з’єднань і підключення системи автоматизованого управління мікрокліматом в корівнику
5 ПРОЕКТУВАННЯ ВНУТРІШНЬОЇ ЦЕХОВОЇ СИЛОВОЇ ЕЛЕКТРИЧНОЇ МЕРЕЖІ
5.1 Вибір схеми живлення силових електроприймачів
5.2 Визначення розрахункових навантажень
5.3 Вибір марки, способи прокладки і перерізу проводів і кабелів
5.4 Вибір пускової і захисної апаратури
5.5 Вибір стандартних шаф керування і силових розподільчих щитів
6 ПРОЕКТУВАННЯ ЕЛЕКТРИЧНОГО ОСВІТЛЕННЯ
6.1 Світлотехнічний розрахунок
6.2 Електротехнічний розрахунок
7 ПРОЕКТУВАННЯ ЕЛЕКТРОПОСТАЧАННЯ ОБ’ЄКТУ
7.1 Визначення розрахункових навантажень на введеннях в окреме приміщення
7.2 Визначення центру електричних навантажень і місця розташування джерела електричної енергії
7.3 Складання схеми мережі електропостачання
7.4 Вибір кількості і потужності живлення
7.5 Розрахунок і проектування зовнішніх низьковольтних мереж
7.5.1 Визначення допустимої втрати напруги
7.5.2 Розрахунок перерізу дротів повітряних ліній 0,38
7.6 Перевірка захисних апаратів на надійність спрацьовування і комутаційну здатність
8 ПРОЕКТУВАННЯ ОРГАНІЗАЦІЇ ТЕХНІЧНОЇ ЕКСПЛУАТАЦІЇ ЕЛЕКТРОУСТАТКУВАННЯ__
8.1 Основне завдання електротехнічної служби
8.2 Розрахунок річного об’єму робіт
8.2.1 Визначення чисельності працівників ЕТС
8.3 Вибір і обґрунтування форми обслуговування і структури управління
8.4 Побудова графіка ТЕ і ТР електроустаткування
8.5 Розробка ремонтно-обслуговуючої бази
8.5.1 Вибір і обґрунтування ПТО і ПР електроустаткування
8.5.2 Вибір варіанту і кількості постів електрика
8.5.3 Вибирання пересувних технічних засобів ремонтно-обслуговуючої бази..__
8.5.4 Вибір обґрунтування технічної документації.__
9 ПРОЕКТУВАННЯ ПИТАНЬ З ОХОРОНИ ПРАЦІ
9.1 Правове забезпечення охорони праці в господарстві
9.2 Захист об’єкта від атмосферних перенапруг
9.2.1 Загальні положення
9.2.2 Розрахунок пристроїв блискавко захисту
10 ЕКОЛОГІЧНА ЕКСПЕРТИЗА
11ТЕХНІКО-ЕКОНОМІЧНІ РОЗРАХУНКИ ТА ПОКАЗНИКИ
ПРОЕКТУ
ВИСНОВКИ
СПИСОК ЛІТЕРАТУРИ

Состав: Дипломний проект. Пояснювальна записка Технологія та електричне обладнання корівника. Схема електрична розташування. Електричне освітлення корівника. Схема електрична розташування Автоматизована система керування вентиляціею. Схема електрична принципова. Шафа керування. автоматизованою системою керування вентиляціею. Схема електрична зєднань. Автоматизована система керування вентиляціею. Схема електрична приєднування. Показники техніко-економічні. Таблиця. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Инженерные системы / Электрификация фермы крс с разработкой автоматизированной системы управления микроклиматом в коровнике

Чертежи/Економка Пер..cdw
Чертежи/Силовая схема.cdw
Чертежи/Схема керування Пер..cdw
Чертежи/Схема пдключень Пер..cdw

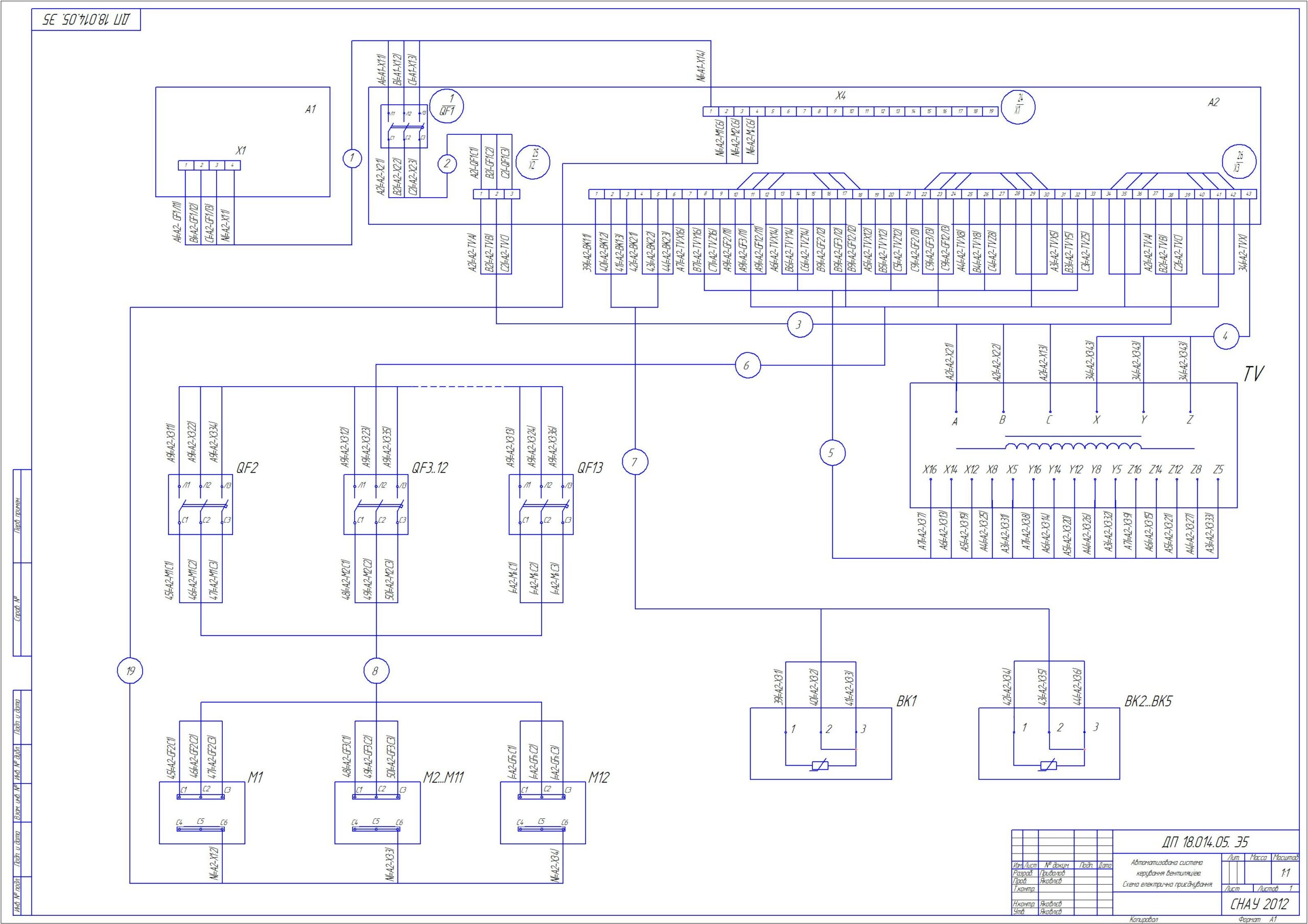

Чертежи/Схема пдключень Пер..jpg
Чертежи/Схема зєднань Пер..cdw
Чертежи/Схема освещения Пер..cdw
50E56~1.DOC
LITERATURa.docx
Referat.docx
Вдомсть проекта Привалов.doc
Завдання Привалов.docx
Змст Привалов.docx
Раздел 1 Ред..doc
Раздел 2 Ред..docx
Раздел 3 Ред..docx
Раздел 4 Ред..docx
Раздел 6 Ред..docx
Раздел 7Ред..docx
Раздел 8 Ред..docx
Раздел 9 ОХРП.doc
Роздл 10 Ред..docx
Роздл 11 Ред..docx
Титульный Привалов.doc
