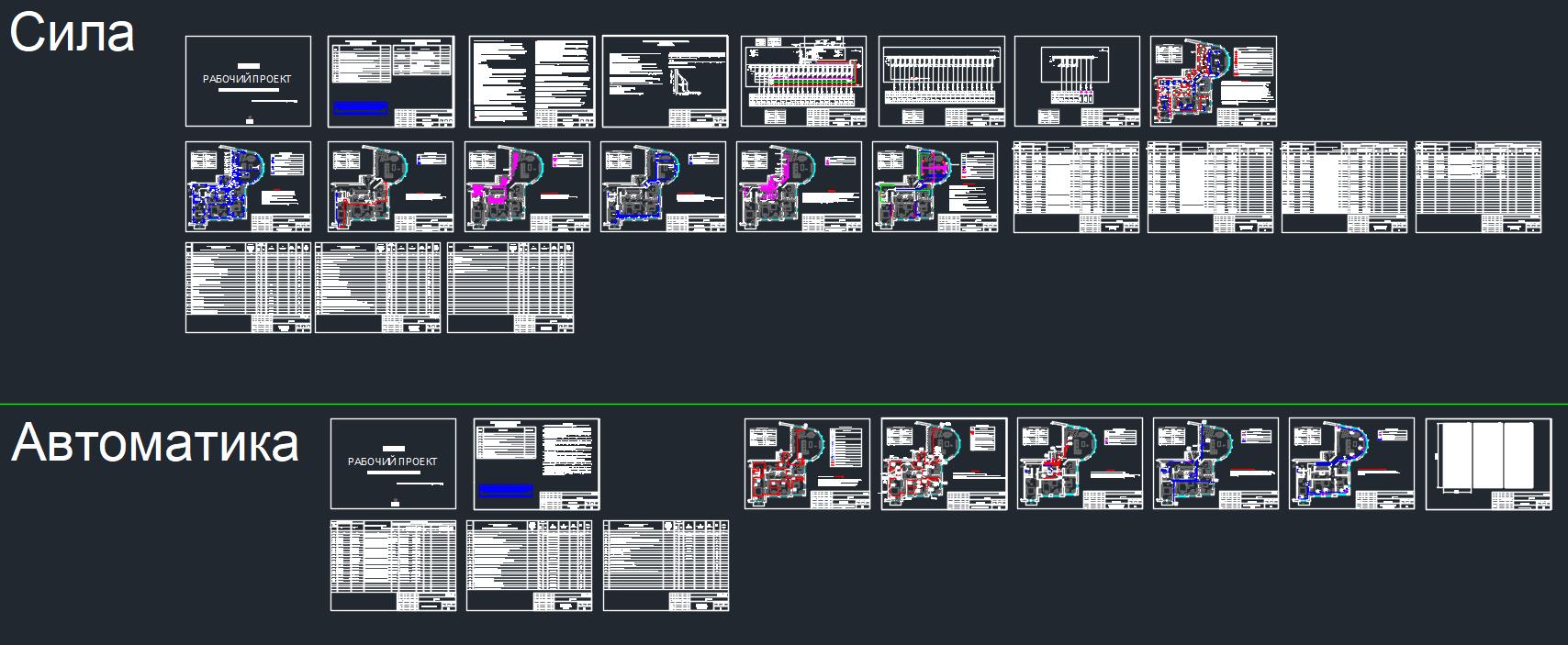

Проектом предусматривается электроосвещение и электрооборудование квартиры общей площадью 165 кв.м. Сила и автоматика. Электроснабжением квартиры осуществляется от этажного щита с автоматов на номинальный ток 32А/3Р, установленая мощность 27,23 кВт, расчетная мощность 13,62 кВт. Ввод запроектирован кабелем ВВГнг-ls- 5х10 мм².
Тип системы заземления по ГОСТ Р 50571.2-94 - TN-S.
Основными потребителями электроэнергии квартиры являются:
- электроосвещение;
- эл. плита;
- ПММ;
- кондиционирование;
- стиральная машина;
- бытовые потребители и т.д.
Для приема и распределения электроэнергии предусматривается установка распределительного щита ЩР фирмы "АВВ". Щит располагается в электрощитовой (пом.13). Учёт электроэнергии осуществляется централизованно, приборы учёта находятся в этажном щите.
По надежности электроснабжения электроприемники, применяемые в квартире, относятся к III категории.
Силовые распределительные сети и групповые сети должны выполняться:
- при трёхфазной системе питания - пятипроводными;
- при однофазной системе питания - трёхпроводными.
При монтаже скрытых разводок должно выполняться требование об их сменяемости.
Высота установки выключателей - 1,5 м от у.ч.п., розеток - 0,30 м от у.ч.п. Окончательно высоту и места установки оконечных устройств определяет заказчик.
Электроосвещение в квартире запроектировано светильниками с металлогалогенной лампой, сведодиодными и лампами накала.
Типы светильников, величины освещенности приняты в соответствии с назначением помещений и характеристиками среды.
Групповые электрические сети выполняются кабелем ВВГнг-ls в трубах ПВХ имеющих противопожарный сертификат НПБ 246-97 следующим образом:
- скрыто за подшивным потолком (провод питания к светильникам, установленным на подшивном потолке);
- скрыто в штробах стен (провод питания к светильникам, установленным на стенах, опуски и подъёмы электросети к выключателям и розеткам).
Проектом разработана электрическая часть управления освещением, приводами штор при помощи шинной системы KNX.
Управление освещением, приводами штор осуществляется во всех жилых помещениях.
Помимо управления освещением приводами штор посредством шины KNX управляются система кондиционирования и вентиляции. Система кондиционирования и вентиляции управляется посредством настенных термостатов и системы визуализации.
Раздел разработан на основании дизайн-проекта, технического задания утвержденного заказчиком, и в соответствии с требованиями действующих норм и правил: ПУЭ, ГОСТ 50571.10-96, ГОСТ 50571-97, СНиП 3.05 06-85.
Светильники, привода, оконечные усилители подключаются к исполнительным элементам шинной системы KNX/EIB.
Управление исполнительными элементами осуществляется при помощи сенсоров, термостатов системы KNX.
Также имеется техническая возможность локального и удаленного управления с помощью устройств пр-ва компании Apple (iPod, iPhone и iPad).
