Danang Unniversity of Technology
КУРСОВОЙ ПРОЕКТ ПРОЕКТИРОВАНИЕ СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
ТЕМА: Проектирование и производство автоматической машины для укупорки бутылок
nói về Cách thiết kế một máy vặn nắp chai tự động, từ khâu chọn động cơ, chọn xylanh khí nén, cách thiết kế hệ thống truyền động theo tầng,
ГЛАВА 5: РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
5.1. Преимущества и недостатки темы
5.1.1. Преимущество
Группа реализовала требования к части управления, которая должна выполнять основные движения, такие как: подача крышки в бутылку, проталкивание бутылки в зону завинчивания крышки и выталкивание бутылки.
Время изготовления одной бутылки можно оптимизировать, изменяя скорость конвейерной ленты с помощью регулятора скорости.
Колпачки можно навинчивать на бутылки разных размеров, изменяя положение концевого выключателя.
5.1.2. Недостатки
Из-за ограниченного бюджета, а также отсутствия опыта в проектировании и производстве моделей, эстетика не очень красивая, остаются разрезы.
Устойчивость модели пока невысокая.
5.2. Направление развития темы
Это сложная тема, требующая от группы больших усилий и настойчивости.
Для дополнения модели изделия возможна разработка дополнительной системы наполнения.
ИНДЕКС
Предисловие 5
ГЛАВА 1: ОБЗОР ИССЛЕДОВАНИЯ ТЕМЫ 1
1.1. Общее введение в автоматизацию: 1
1.1.1. Что такое автоматизация? 1
1.1.2. Преимущества автоматизации 1
1.2. Введение в тему 2
1.2.1. Обзор 2
1.2.2. Размер и особенности системы 3
1.2.3. Принцип работы 4
ГЛАВА 2: АНАЛИЗ И ВЫБОР ДИЗАЙН-ПРОЕКТОВ 5
2.1. Некоторые варианты трансмиссии с механизмом винтовой крышки бутылки 5
2.1.1. Вариант 1: использовать цилиндр 5
2.1.2. Вариант 2: Использование механизма «винт-гайка» 6
2.1.3. Вариант 3: Использование реечно-шестеренчатого механизма 6
2.2. Предложить решение по поставке крышек для бутылок 7
2.2.1. Вариант 1: Использование руки робота 7
2.2.2. Вариант 2: По слайду 7
2.3. Решение для системы управления 7
2.3.1. Вариант 1: Электропневматический метод 7
2.3.2. Вариант 2: программируемый контроллер PLC 8
2.3.3. Вариант 3: Микроконтроллер Arduino 8
ГЛАВА 3: КОМПОНЕНТЫ В СИСТЕМЕ 9
3.1. Цилиндры: 9
3.1.1. Концепция: 9
3.1.2. Принцип работы: 9
3.1.3. Структура: 9
3.2. Мотор-редуктор 10
3.2.1. Концепция: 10
3.2.2. Конструкция мотор-редуктора 10
3.2.3. Принцип работы: 11
3.3. Пневматический клапан 5/2: 11
3.3.1. Концепция пневматического клапана: 11
3.3.2. Функция клапана воздушного компрессора: 11
3.3.3. Принцип работы пневматического клапана 5/2: 12
3.4. Реле: 12
3.4.1. Концепция: 12
3.4.2. Принцип работы: 13
3.4.3. Функции и применение: 14
3.5. Датчики: 14
3.5.1. Концепция: 14
3.5.2. Характеристики: 14
3.5.3. Принцип работы: 15
3.6. Концевой выключатель: 15
3.6.1. Концепция: 15
3.6.2. Структура концевого выключателя: 15
3.6.3. Принцип работы: 16
3.7. Блок питания 16

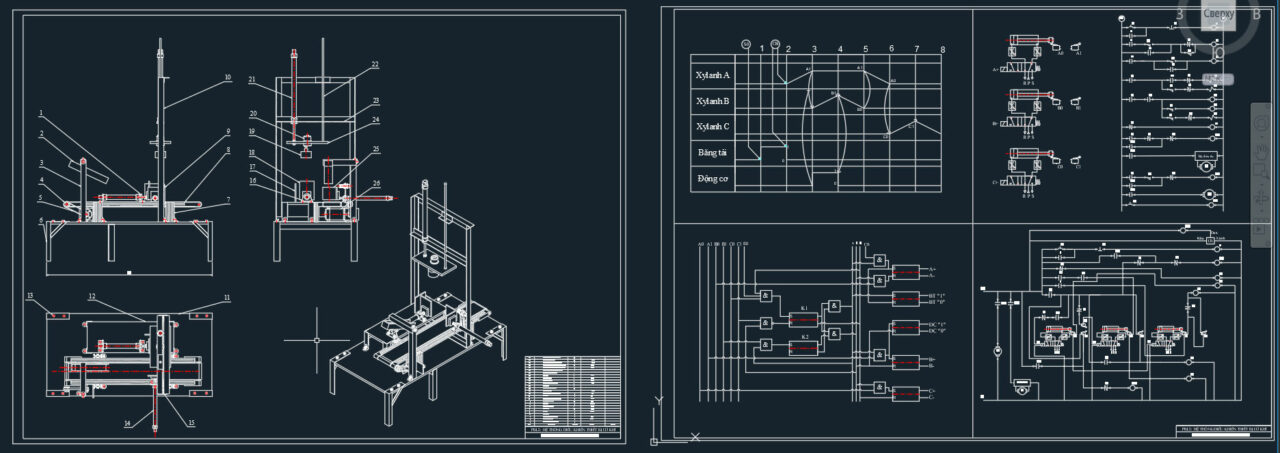

ГЛАВА 4: МЕХАНИЧЕСКАЯ И СИСТЕМНАЯ КОНСТРУКЦИЯ УПРАВЛЕНИЯ 18
4.1. Проектирование механических систем: 18
4.1.1. Конструкция рамы: 18
4.1.2. Выберите материал: 18
4.1.3. Конструкция каркасной сборки 19
4.1.4. Выбор двигателя для конвейера 19
4.1.5. Выбор цилиндров с винтовой крышкой: 19
4.1.6. Расчет выбора цилиндра для подачи и выталкивания заготовок 21
4.1.7. 22 выбор крутящего момента двигателя

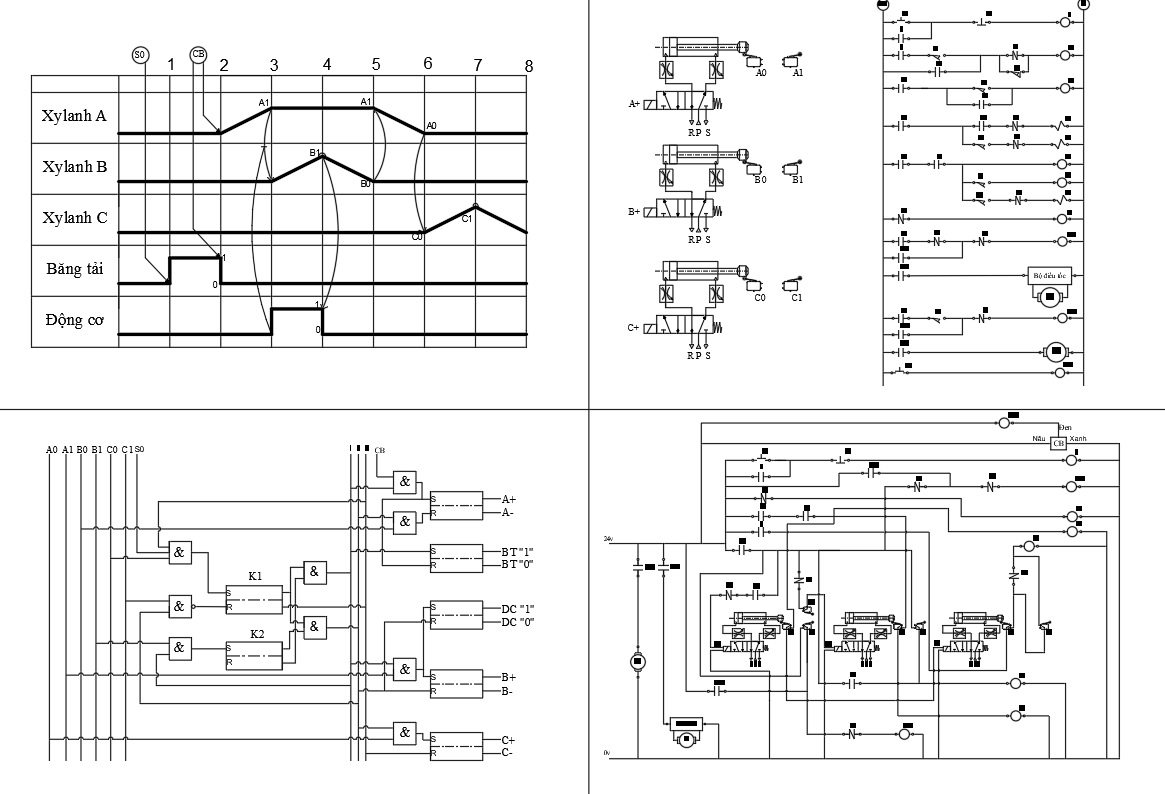

4.2. Проектирование пневматической системы управления 22
4.2.1. Вариант 1: По 22 этажу
4.2.2. Вариант 2: Следуйте ритму 25
4.2.3. Вариант 3: Метод Карно 28
ГЛАВА 5: РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ 31
5.1. Преимущества и недостатки темы 31
5.1.1. Преимущество 31
5.1.2. Недостаток 31
5.2. Направление развития темы 31
ССЫЛКИ 32
