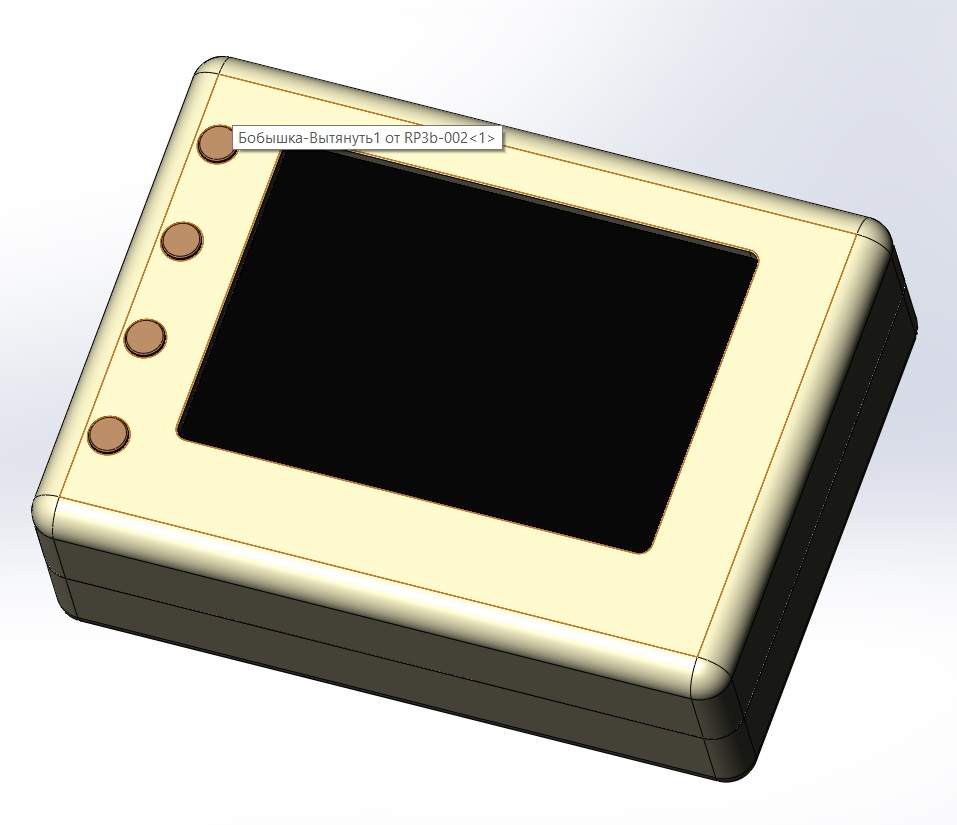

Корпуса компьютера raspberry pi 3 b+ и интегрированного в него TFT монитора диагональю 2,8"

1. В корпусе отсутствует отверстие в нижней части для демонтажа карты памяти.
2. Компьютер фиксируется к нижней части корпуса на 4 болта- стойкимонитор фиксируется болтами к стойкам (3шт). Верхняя крышка корпуса фиксируется к нижней 4-мя болтами с резьбой в корпусе нижней части. Болты аналогичны прототипу корпуса (под 6-ти гранник, резьба М3)
3. В нижней части корпуса предусмотрено два выступа для закрытия проемов между разъемами RJ-45 (сетевая карта) и USB разъемом для минимизации попадания пыли.
4. Для дисплея не требуется защитное стекло. Граница корпуса на экране – светлая часть экрана.
5. На корпусе 4-ре кнопки в верхней левой части.

Состав: 3D-модель, сборочный чертеж со спецификацией, деталировка. Язык документа

Софт: SolidWorks 14

Каталог / Автоматизация / Корпуса компьютера raspberry pi 3 b+ и интегрированного в него TFT монитора диагональю 2,8"

Просмотр файлов
PCHSN-15хМ3х4.SLDDRW
PCHSN-15хМ3х4.SLDPRT
Raspberry Pi Model B.jpg
Raspberry Pi Model B.SLDPRT
RP3b-000.PDF
RP3b-000.SLDASM
RP3b-000.SLDDRW
RP3b-001.PDF
RP3b-001.SLDDRW
RP3b-001.SLDPRT
RP3b-001.STEP
RP3b-002.PDF
RP3b-002.SLDDRW
RP3b-002.SLDPRT
RP3b-002.STEP
RP3b-003.PDF
RP3b-003.SLDDRW
RP3b-003.SLDPRT
RPi2.SLDASM
Waveshare 2.8LCD RPi.SLDPRT
Case Raspberry Pi 3.SLDPRT
Case Raspberry Pi 3.STEP
L-KLS8-M3X5-A.SLDPRT
PCHSN-15хМ3х4.PDF
