Учреждение образования «Белорусский государственный университет
информатики и радиоэлектроники»
Факультет информационных технологий и управления
Кафедра информационных радиотехнологий
Дисциплина: Схемотехника в системах управления
Тема: Электронный блок управления ДПТ
Тип двигателя: ДПМ-30-Н1, Н2-09
Тип датчика температуры: ТСМ-5071
Тип ШИМ модуляции: несимметричная на ТЛ494
Ток срабатывания электронного предохранителя: 1.75 (коэффициент)
Время срабатывания защиты от длительного пускового режима: 19 с
Температурный диапазон среды: +40…+70 ˚C
Характеристики двигателя ДПМ-30-Н1, Н2-09
Uном=12 В, P2ном=6.16 Вт, nном=6000 об/мин, Iном=1.4 A, Rя=1,33 Ом, Iпуск=9 А, КПД=37%
Характеристики датчика температуры ТСМ-5071
Градуировка: 24
Предел измерения, ˚C: (-50)…(+50)
Зависимость сопротивления от температуры ˚C/Ом:
(-50)/(78,70); (-20)/(91,48); 10/(104,26); 50/(121,30)
Содержание с.
Введение 4
1. Обзор научно-технической информации 5
1.1 Анализ технического задания, выбор технических решений 8
2. Электрический расчет схемы 9
2.1. Мощный каскад 9
2.2. Модуляторы 18
2.3. Драйверы силовых транзисторов 23
2.4. Расчет тепловых потерь мощного ключа 27
2.5. Задатчик на базе терморезистора 29
2.6. Расчет коэффициента передачи усилителя 33
2.7. Выбор схемы усилителя 35
2.8. Защиты 36
2.8.1. Защита от токов короткого замыкания 36
2.8.2. Защита от длительного пускового режима 39
2.9. Источники питания 41
Заключение 44
Список используемых источников 45

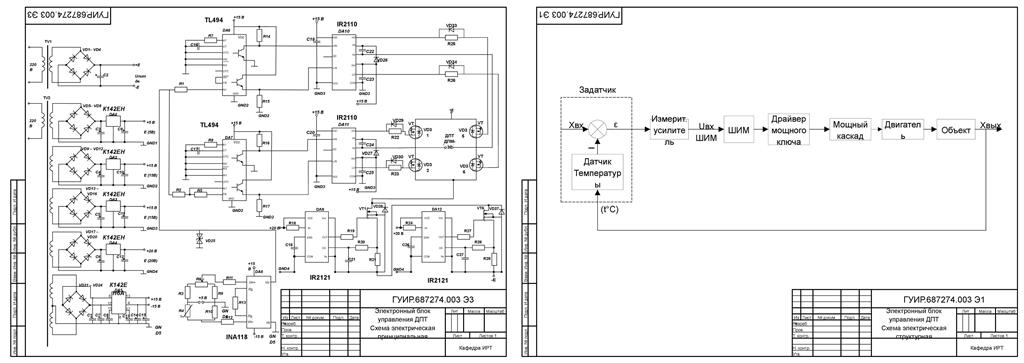

Приложение 1. Ведомость учета элементов
Приложение 2. Схема принципиальная
Приложение 3. Схема структурная
