Электронный вольтметр переменного тока

Уфимский государственный авиационный технический университет
Кафедра информационно измерительной техники
Курсовой проект по дисциплине "Аналоговые измерительные устройства"
На тему:"Электронный вольтметр переменного тока"
Уфа 2018

Разработка электронного вольтметра переменного тока, обеспечивающего измерение напряжения в заданном диапазоне со следующими характеристиками

1. Диапазон измерения (10-3-300) В; 5. Основная погрешность 1,5 %;
2. Диапазон частот (2*10-5-0,5) МГц; 6. Рабочий диапазон (10-50) °С;
3. Входное сопротивление не менее 5 МОм; 7. Напряжение питания (220 В±10%).
4. Входная емкость не более 15 пф;

Содержание

Введение 4
1. Выбор и обоснование схемы прибора 5
2 Расчет элементов и узлов прибора 8
2.1 Расчет входного делителя 8
2.2 Расчет преобразователя импеданса 10
2.3 Расчет аттенюатора 12
2.4 Расчет усилителя 16
2.5 Расчет преобразователя действующих значений 18
3 Оценка погрешности прибора 28
3.1 Расчет погрешности входного делителя 28
3.2 Расчет погрешности преобразователя импеданса 28
3.3 Расчет погрешности аттенюатора 29
3.4 Расчет погрешности ПДЗ 31
3.5 Расчет погрешности усилителя 31
3.6 Расчет основной погрешности прибора 32
4 Проектирование блока питания 33
5 Описание спроектированного прибора 36
6 Выводы по результатам проектирования 38
Список использованной литературы 39
Приложения 40

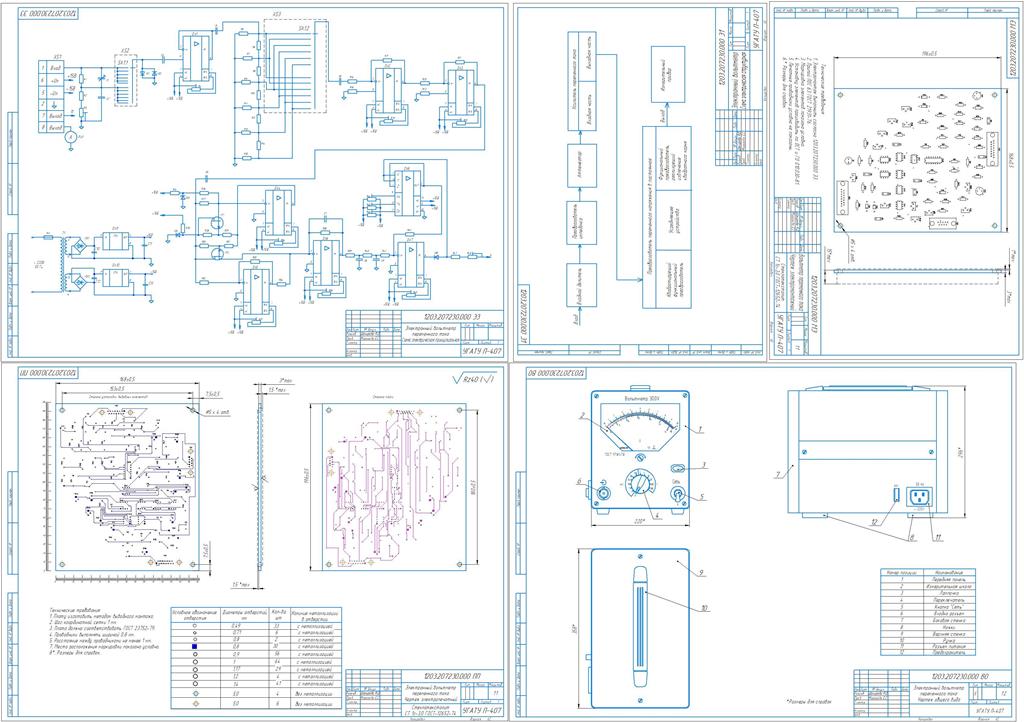

Состав: ПЗ, принципиальная схема, структурная, монтажная, печатная. спецификации Язык документа

Софт: КОМПАС-3D 16

Файлы:
В 16 версии\Ведомость документации_16_А4.frw
В 16 версии\Ворд\Задание_.doc
В 16 версии\Ворд\Обложка_.doc
В 16 версии\Ворд\ПЗ_.rtf
В 16 версии\Ворд\Содержание.rtf
В 16 версии\монтажка_16_А3.cdw
В 16 версии\Перечень элементов_16_А4.spw
В 16 версии\Печатка_16_А2.cdw
В 16 версии\Принципиальная схема_16_А2.cdw
В 16 версии\Сборочный_16_А2.cdw
В 16 версии\Структурная схема_16_А3.cdw
В 16 версии\Ворд
В 16 версии
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
