Модернизация электрооборудования глинорастирателя CMK-530

Белорусско-Российский Университет
Кафедра Электропривод и АПУ,
Дипломный проект
Тема: Модернизация электрооборудования глинорастирателя CMK-530
Могилев 2015

Технические параметры глинорастирателя CMK-530
Производительность 50 т/ч
Частота вращения крыльчатки 6.5 мин-1
Частота вращения тарели 8,0 мин-1
Диаметр чаши 2000мм
Зазор между ножами крыльчатки и решетками чаши 2-5 мм
Передаточное числоредуктора и ременной передачи 225
Момент на валу при загруженной чаше глинорастира-теля наполовину 250Н
Момент на валу при максимально загруженной чаше глинорастирателя состовляет 580Н
Максимальный момент нагрузки тарели 100Н
Время работы при загруженной на половину чаше составляет 1800 c
Необходимая температура 70 С

В данной работе произведена модернизация электрооборудования которое управляет непосредственно глинорастирателем модели СМК-530 который в свою очередь находится в линии по производству изделий из грубой керамики и глины.

Содержание
Введение
1 Техническая часть
1.1. Техническая характеристика глинорастирателя модели СМК- 530
1.1.1 Технологическое назначение глинорастирателя модели СМК- 530
1.1.2 Краткое описание принципа работы и кинематической схемы глинорас- тирателя модели СМК- 530
1.1.3 Основные технические параметры глинорастирателя модели СМК- 530
1.1.4 Условия эксплуатации электрооборудования
1.1.5 Технические требования к электроприводу и схеме управления
1.1.5.1 Требования к электроприводу крыльчатки
1.1.5.2 Требования к схеме управления
1.2 Анализ вариантов технических решений
1.2.1 Обзор технической информации по теме дипломного проекта
1.2.2 Анализ вариантов технических решений по системе электропривода
1.2.3 Анализ вариантов технических решений по схеме управления
1.2.4 Новые технические решения, применяемые в дипломном проекте
1.3 Разработка схемы электрической принципиальной силовой части
1.3.1 Расчет мощности и выбор электродвигателякрыльчатки
1.3.2Выбор электродвигателя тарели
1.3.3 Расчет мощности и выбор электродвигателя вентилятора
1.3.4 Расчет и выбор преобразователя
1.4 Разработка схемы электрической принципиальной системы управления
1.4.1 Выбор рода тока, величины напряжения
1.4.2 Разработка структурной схемы системы управления
1.4.3 Разработка алгоритма работы схемы
1.4.4 Описание работы схемы электрической принципиальной
1.4.5 Расчет и выбор электроаппаратуры
1.4.5.1 Расчёт и выбор выключателей автоматических
1.4.5.2 Расчет и выбор магнитных пускателей
1.4.5.3 Расчет и выбор реле
1.4.5.4 Расчет и выбор кнопок и переключателей
1.4.5.5 Выбор программируемого логического контроллера
1.4.5.6 Выбор измерительной аппаратуры
1.4.5.7 Выбор светосигнальной аппаратуры
1.4.5.8 Выбор блока питания
1.4.5.9 Выбор плавких предохранителей
1.4.5.10Выбор панели оператора
1.5 Разработка монтажа электрооборудования
1.5.1 Общие требования к монтажу электрооборудования
1.5.2 Монтаж электрооборудования в помещении цеха
1.5.3 Монтаж электрооборудования шкафа управления
1.5.4 Выбор элементов монтажа
1.5.5 Расчет и выбор проводов
1.6 Исследование электропривода на ПК
1.6.1 Составление математической модели электропривода
1.6.2 Составление компьютерной модели ЭП
1.6.3 Выводы по результатам моделирования
1.7 Общеинженерные вопросы проектирования
1.7.1 Вопросы метрологии и стандартизации
1.7.2 Вопросы эргономики
1.7.3 Энерго-ресурсосбережение
2 Расчет экономической эффективности технических решений
2.1. Общая постановка задачи
2.2. Расчет единовременных затрат (инвестиций)
2.3. Расчет годовых текущих издержек
2.4. Расчет показателей экономической эффективности
2.5. Выводы по результатам расчетов
3 Безопасность и экологичность проекта
3.1. Идентификация и анализ опасных факторов при работе с электрооборудова-нием глинорастирателя СМК-530
3.2. Технические, технологические, организационные решения по устранению опасных и вредных факторов, разработка защитных средств
3.3. Разработка мер безопасности при эксплуатации объекта проектирования
3.3.1 Общие требования охраны труда
3.3.2 Требования по охране труда перед началом работы
3.3.3 Требования по охране труда при выполнении работы
3.3.4Требования по охране труда по окончании работы
3.3.5Требования по охране труда в аварийных ситуациях
3.4. Выводы по разделу
Заключение
Список литературы
Приложения
Приложение А. Результаты моделирования на ЭВМ
Приложение Б. Результаты расчетов затрат на электромонтажные и пуско˗наладочные работы

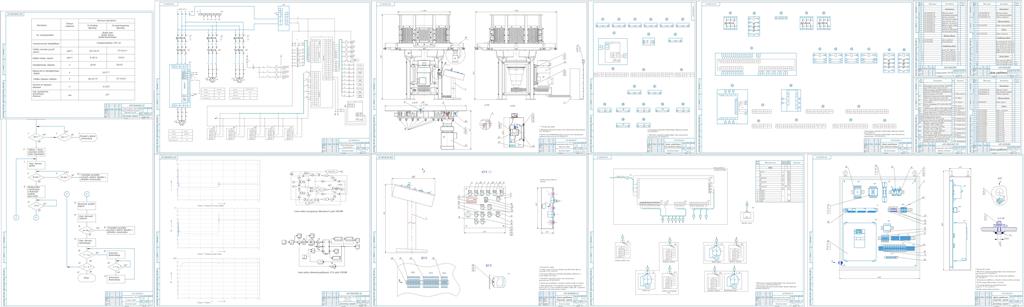

Состав: Глинорастиратель модели CMK-530. (СБ), Схема электрическая принципиальная(Э3),Схема электрическая соединений (Э4), . Пульт управления. Сборочный чертеж (СБ), Пульт управления. Схема электрическая соединений (Э4),Шкаф управления. Сборочный чертеж (СБ),Шкаф управления. Схема электрическая соединений (Э4), Глинорастирательмодели CMK-530. Алгоритм общий. (Д1) , Глинорастирательмодели CMK-530.Моделирование (Д2) , Глинорастирательмодели CMK-530. Технико-экономические показатели (Д3). Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Автоматизация / Модернизация электрооборудования глинорастирателя CMK-530

Алгоритм работы
Моделирование
Перечень элементов для схемы
Принципиальная схема
Сборочный чертеж на Пульт
Сборочный чертеж установки
Спецификация к пульту.spw
Спецификация к сборочному чертежу.spw
Спецификация к шкафу .spw
Схема внешних соединений
奬 ᮥ (4).cdw
Схема соединений шкафа
Таблица Экономика.cdw
Шкаф сборочный.cdw
ПЗ.docx
Приложение A.docx
Приложение Б.docx
Раздел БЖД .docx
Расчеты Экономика.docx
Список литературы.docx
ᮥ (4).doc
Таблица соединений шкафа
Ведомость спецификаций.docx
