Электрооборудование склада с административными помещениями

1. Настоящий проект выполнен на основании технического задания Заказчика, в
соответствии с действующими в настоящее время на территории РФ нормативно- техническими документами по электроустановкам жилых и общественных зданий. 2. По надежности электроснабжения электроприемники объекта относятся к потребителям
3-ей категории. Электроснабжение осуществляется от существующих сетей. Ввод трехфазный на напряжение 380/220В 50Гц. Тип системы заземления TN-C-S. Учет
электроэнергии предусмотрен путем установки 3-х фазного счетчика трансформаторного
включения типа Меркурий 230 АRT-00 RN, 5(100). Прибор учета установить в отдельном
металлическом шкафу, с устройством опломбирования, предотвращающим доступ посторонних
лиц к цепям учета и с возможностью снятия показаний прибора без нарушения пломбы. 3. Для организации распределения электроэнергии по потребителям предусмотрен

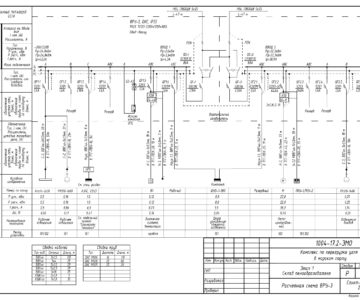

распределительный щит ЩР, укомплектованный аппаратами защиты в соответствии с
однолинейной схемой, обеспечивающими защиту электрических сетей от перегрузки и
коротких замыканий. 4. Линии групповой сети должны выполняться трехпроводными (фазный - L, нулевой рабочий
N, нулевой защитный - РЕ) для однофазных потребителей, для трехфазных потребителей -
пятипроводными (ПУЭ 7.1.36).
Электропроводка должна обеспечивать возможность легкого распознавания по всей длине
проводников по цветам (ПУЭ п.2.1.31): - голубого цвета - для обозначения нулевого рабочего проводника (N), - желто-зеленого цвета - для обозначения защитного проводника (РЕ), - любого другого цвета - для обозначения фазных проводников. 5. Групповая сеть выполняется кабелями с медными жилами в негорючей оболочке сечением
и марки, соответствующими данному проекту. Сечения проводников выбраны по допустимым токовым нагрузкам, проверены по допустимой
потере напряжения, условиям окружающей среды. Для обеспечения сменяемости электропроводки прокладку производить на лотке
металлическом перфорированном и по стенам в пластиковом кабель-канале. При использовании в отделке помещений горючих материалов, скрытая электропроводка
должна быть выполнена в металлических трубах, обладающих локализационной способностью, и в закрытых коробах. (ПУЭ п. 7.1.38). Прохождение кабельных линий через наружные стены и
несущие конструкции осуществляется в металлических гильзах (острые кромки притупить).
Отверстия после прокладки и монтажа кабелей заделать легко пробиваемым негорючим
составом. При параллельной прокладке силовой и низковольтовой сети расстояние должно составлять
не менее 300 мм, пересечение силовой и слаботочной сети возможно только под прямым углом. Прокладка кабеля должна быть выполнена таким образом, чтобы электропроводка была
доступна для ремонта и осмотра и не подвергалась механическим и тепловым воздействиям.
