Силовое электрооборудование и электроосвещение в административном здании

Административное здание (4 этажа, 18х13.5 м).Силовое электрооборудование. Электроосвещение.Расчетная мощность на вводе 46,8 кВт.Общие данные - 1 л. ф. 287х577 нестандартный
Однолинейная расчётная схема ВРУ - 1 л. ф. А3
Расчётные схемы групповых щитов - 2 л. ф. А3
Опросный лист на ВРУ - 1 л. ф. А3

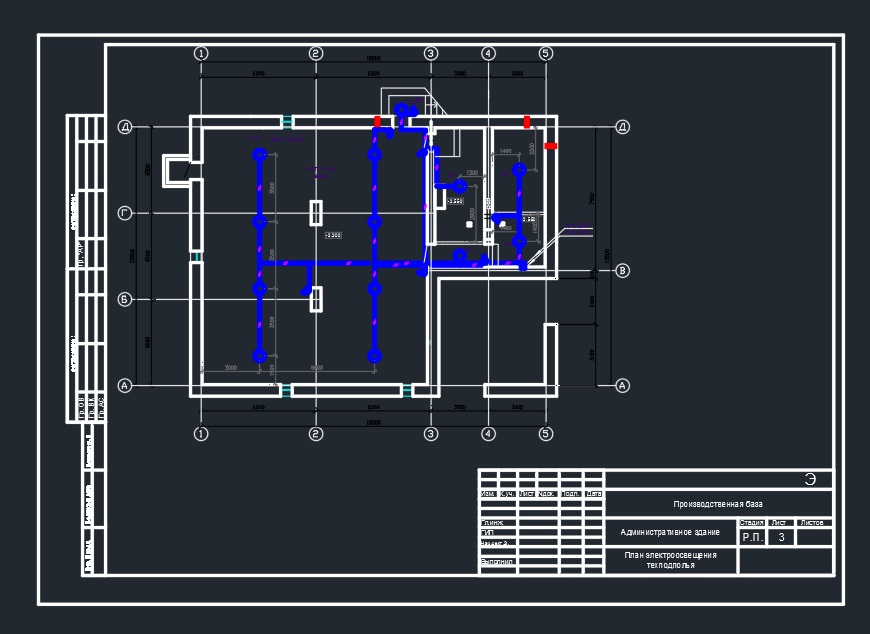

Состав: План электроосвещения техподполья - 1 л. ф. А3 План силового электрооборудования техподполья - 1 л. ф. А3 План электроосвещения 1-го этажа - 1 л. ф. А3 План силового электрооборудования 1-го этажа - 1 л. ф. А3 План электроосвещения 2-го этажа - 1 л. ф. А3 План силового электрооборудования 2-го этажа - 1 л. ф. А3 План электроосвещения 3-го этажа - 1 л. ф. А3 План электроосвещения 4-го этажа - 1 л. ф. А3 План силового электрооборудования 3-4-го этажа - 1 л. ф. А3 План электрообогрева водосточных воронок на кровле - 1 л. ф. А3 Язык документа

Софт: AutoCAD 15

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Силовое электрооборудование и электроосвещение в административном здании

Административное здание\планы Э-1.dwg
Административное здание\специф Э.doc
Административное здание\СХЕМЫ Э-1.dwg
Административное здание
