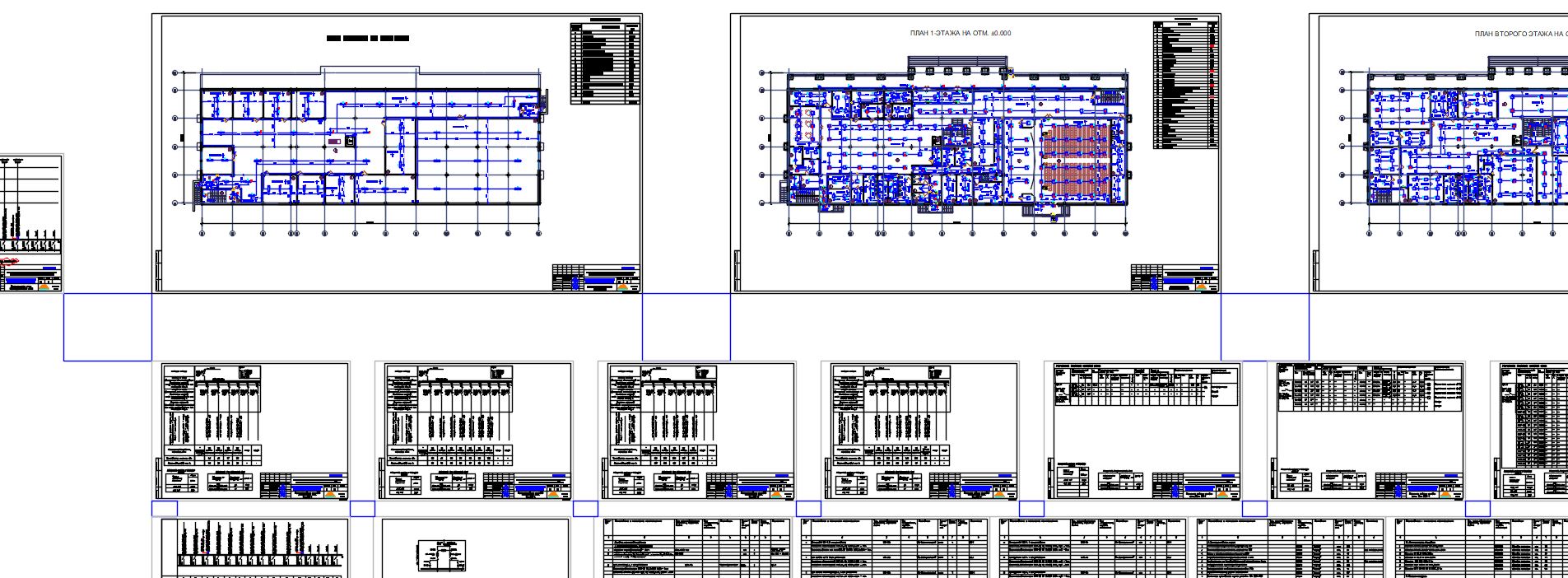

Внутреннее электроосвещение и силовое электрооборудование Дома культуры

Проект разработан в соответствии с заданием заказчика и техническими условиями № 25.1-4977 от 06.11.2020, выданных АО "АЖК", согласно нормативным документам, действующим в РК.
В здании в качестве вводно-распределительного устройства для II категории надежности принято ВРУ-1-18-80. В качестве групповых и силовых щитов приняты щиты серии ЩРВз. Распределительные, силовые и групповые сети выполняются кабелем ВВГнг скрыто:
по стенам - в пластиковой трубе под слоем штукатурки;
по потолку - в пустотах плит перекрытий.
В местах подъема распределительных сетей на этажи и в переходах через стены кабель проложен в ПВХ трубах.
Линии однофазной групповой сети, прокладываемые от группового щитка до светильников, штепсельных розеток, выполнены трехпроводными (фазный- L, нулевой рабочий-N, и нулевой защитный PE - проводники). На вводе предусмотрено зануление в вводной ВРУ-1 - ВРУ2 и распределительных устройствах под контактный зажим. Главная заземляющая шина соединяется на корпуса ВРУ.
Силовые токоприемники представлены технологическим, сантехническим и вентиляционным оборудованием.
Для защиты от возможного поражения электрическим током предусмотрены автоматические выключатели дифференциального тока со встроенной защитой от сверхтоков (розеточная сеть).
Здание оснащено рабочим, аварийным, дежурным и ремонтным освещением. Освещение помещений выполняются светодиодными светильниками, управление местное, выключателями. Светоуказатели "Выход" установлены у выходов на путях эвакуации на высоте 2,2м от пола, и подключены к сети аварийного освещения с постоянным включением.
Вентиляционное оборудование и приточные установки, запитаны от отдельного щита ЩСВ-1 и ЩСВ-2, которые автоматически отключается в случае возникновения пожара при срабатывании датчиков АПС.
На вводе в здание выполнена основная система уравнивания потенциалов путем объединения следующих проводящих частей:
-основной (магистральный) защитный проводник;
-основной (магистральный) заземляющий проводник или основной заземляющий зажим;
-стальные трубы коммуникаций зданий и между зданиями;
-металлические части строительных конструкций, молниезащиты и вентиляции.
На вводе в здание предусматривается повторное заземление нулевой жилы питающего кабеля путем ее присоединения к главной заземляющей шине (ГЗШ) ВРУ. ГЗШ ВРУ присоединяется к наружному контуру заземления. Наружный контур заземления выполнен из горизонтальных заземлителей из стальной полосы сечением 40х4мм и вертикальных заземлителей из стали круглой диаметром 16мм.
Система дополнительного уравнивания потенциалов выполняется путем присоединения металлических корпусов поддонов к шинам заземления питающих силовых щитов кабелем ВВГнг-1х4мм2.
