Электроосвещение и силовое электрооборудование комплекса промышленно-автоматизированной теплицы

0
47
857
7
0

Проект разработан на основании задания и согласно с исходными данными заказчика, в соответствии со СНиП РК 2.04-05-2002* "Естественное и искусственное освещение" и ПУЭ РК-2015г.
По степени надежности электроснабжения объект относится ко второй категории, за исключением прибора пожарной сигнализации относящегося к первой категории и имеющий резервный источник питания - аккумуляторную батарею.
В качестве резервного источника питания предусмотрена установка дизель-генератора типа АДС400-Т400РФ мощностью 400 кВА (см. раздел ЭС). Нейтраль резервного генератора соединить с заземляющим устройством стальной полосой 40х4 мм.
В электрощитовой поз.25 установлено РУ-0,4 кВ, состоящее из вводных, линейных и секционной с АВР панелей ЩО70 (см. раздел ЭС) от которых подключаются ЩО1, ЩР1 и прибор ПС АБК комплекса и главный распределительный щит (ГРЩ) производства.
Электрооборудование, ГРЩ тепличного комплекса и производственных помещений поставляются комплектно поставщиком оборудования (шеф-монтаж).
Учет электроэнергии осуществляется в КТПН-10/0,4 кВ (см. раздел ЭС).
Распределительные щиты АБК комплекса приняты серии ЩРН навесного исполнения.
В электрощитовой поз.25 установлен ящик с понижающим трансформатором типа ЯТП-0,25 для ремонтного освещения, в операторской поз.24 и в котельной поз.26 - розетки на 36 В.
Питающие сети от линейных панелей РУ-0,4 кВ до ЩР1, ЩО1 и ГРЩ выполнены проводом АПВ (ПВ1) в пятижильном исполнении скрыто в подготовке пола в ПВХ трубах.
Групповые линии освещения выполнить кабелем ВВГнг открыто в кабель-каналах по стенам и потолку. Электроосвещение производственных помещений выполняется поставщиком оборудования (шеф монтаж).
Проектом предусмотрено рабочее, аварийное и эвакуационное освещение напряжением 220В и ремонтное освещение напряжением 36 В. Световые указатели "Выход" см. раздел ПС.
В качестве осветительной аппаратуры приняты светильники LRS, ЛПО и ЛПП с люминесцентными лампами, НПП с компактными люминесцентными лампами.
В соотсветствии с ПУЭ на вводе в здание предусматривается устройство повторного заземления РЕN-проводников. В качестве защитных проводников используются нулевые защитные жилы кабелей и проводов питающей, распределительной и групповой сети.
В электрощитовой и по заданию в гидроцентрали и теплоцентрали выполнен контур заземления стальной полосой 25х4 мм и выведен к наружному заземляющему устройству. Заземляющее устройство выполнить вертикальными заземлителями, соединенными между собой стальной полосой 40х4 мм. Все соединения в устройствах заземления и зануления выполнить сваркой.
Все металлические нетоковедущие части оборудования должны быть занулены. Зануление предусматривается специальным защитным проводником, проложенным от ввода.
В здании выполнить систему уравнивания потенциалов соединяющую между собой следующие проводящие части:
- нулевые защитные проводники питающей линии (РЕN-проводники);
- заземляющая магистраль, присоединенная к заземляющему устройству;
- металлические трубы коммуникации, входящих в здание;
- устройство молниезащиты.
Для уравнивания электрических потенциалов (УЭП) металлические трубы системы отопления, водопровода и канализации присоединить к РЕ шине РУ-0,4 кВ. Для защиты котельной от прямых ударов молнии предусматривается присоединение дымовой трубы к заземляющему устройству. На вершине трубы установить молниеприемник из круглой стали ∅ 16 мм длиной 1 м.
Для защиты здания от прямых ударов и вторичных проявлений молнии предусматривается устройство молниезащиты.
Металлический каркас здания соединить с заземляющим устройством ст. полосой 40х4 мм сваркой внахлест. В качестве заземлителей используются стержни из круглой стали д. 16 мм, длиной 3 м (5 м), соединенные стальной полосой 40х4 мм, проложенной на расстоянии 1 м от фундамента здания. При производстве работ произвести измерение сопротивления металлической связи металлокаркаса и заземляющего устройства. Металлическая связь должна быть непрерывная.
Монтаж электрических сетей производить в соответствии с действующими ПУЭ и СНиП.



Дата
15.07.2017
Язык
Русский
Состав

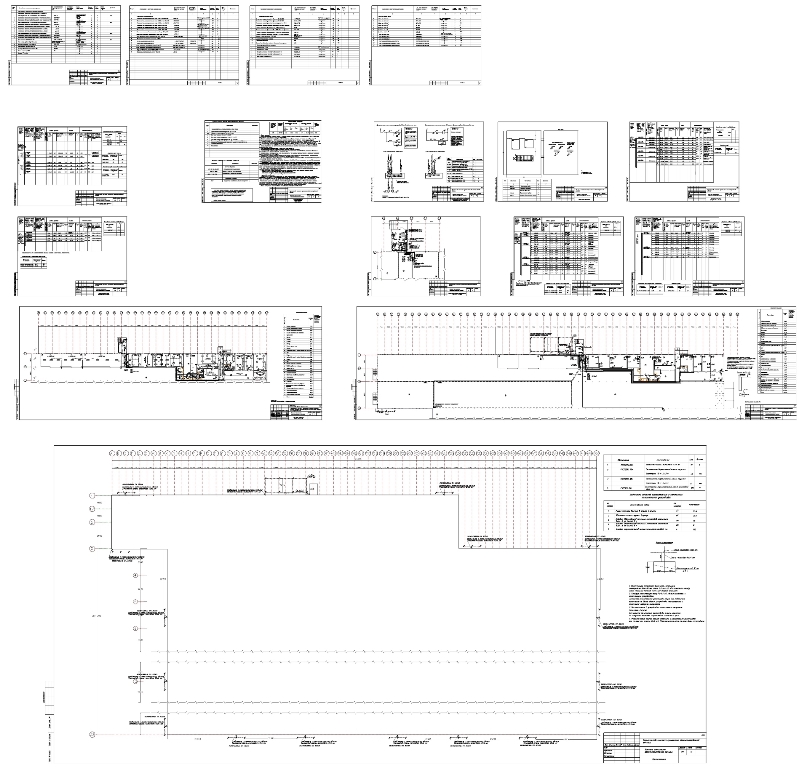

План сетей освещения, план сетей силового оборудования, принципиальная схема питающей и распределительной сети, Сигнализация уровней воды в подпиточном баке и сигнализация давления в обратном трубопроводе тепловой сети, схемы принципиальные и подключений, эскиз щита автоматики, молниезащита, спецификация оборудования
Софт
AutoCAD 2013 Как открыть?
Содержимое архива
  • Теплица ЭОМ.dwg
