МП контроллер управление поддержанием уровня воды в водонапорной башне

Новосибирский Государственный университет
Факультет информационных технологий
Кафедра информатика и вычислительная техника
Курсовой проект по дисциплине "Микропроцессорная техника"
На тему: "Проектирование контроллера управления водоотливной установкой"
Новосибирск 2010

Объект управления в виде водоотливной установки, управлением воды в которой производится включением/отключением первого и второго насоса, поскольку в течении суток расход воды не равномерный. Контроль верхнего и нижнего уровня осуществляется двумя электродными датчиками. А также датчиком аварийного уровня, в случае достижения воды аварийного уровня.
Полное требование к автоматизации обьекта , а также технические характеристики исполнительных устройств и датчиков приведено в Приложении.

Курсовой проект содержит 16 страниц пояснительной записки, содержащей 11 рисунков и 2 источника.
В курсовом присутствует

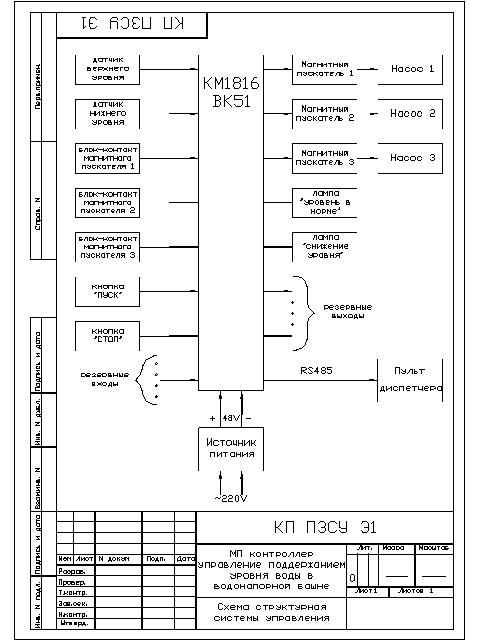

- структурная схема
- схема электрическая принципиальная
- перечень элементов

Состав: Схема структурная системы управления Язык документа

Софт: AutoCAD 2008

Файлы:

Каталог / Автоматизация / МП контроллер управление поддержанием уровня воды в водонапорной башне

Перечень элементов.dwg
Структурная схема системы управления (2).dwg
Схема электрическая принципиальная контроллера.dwg
КУРСОВОЙ ПРОЕКТ ПО МПС.docx
