Унифицированные водонапорные стальные башни

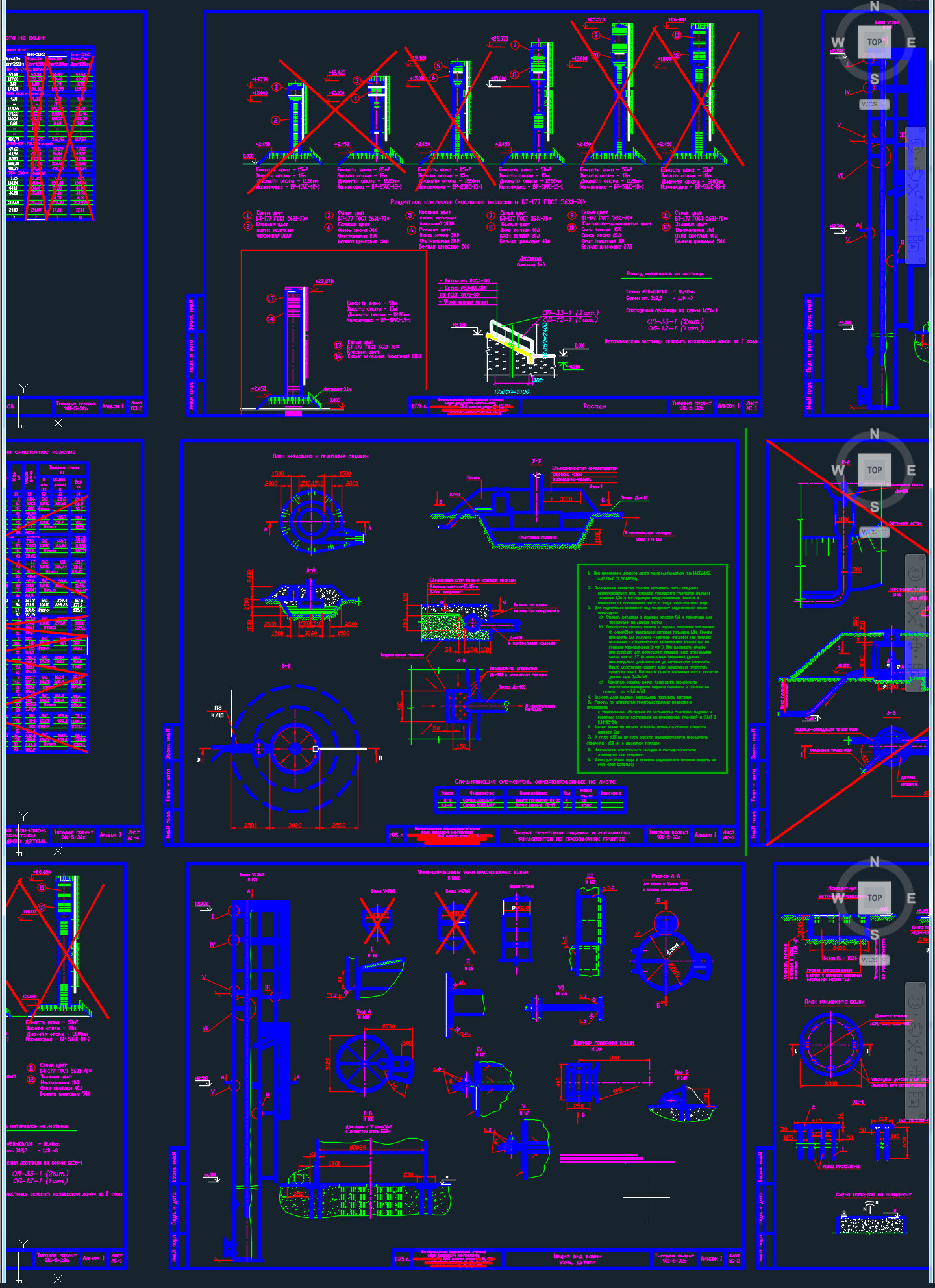

Унифицированные стальные водонапорные башни,пояснительная записка, архитектурно строительные технологические чертежи и чертежи по автоматизации.

Типовой проект 901-5-32с Унифицированные водонапорные стальные башни емкостью 15,25,50м высотой опоры 12,15,18,25м
заводского изготовления (системы Рожновского)

Типовой проект унифированных водонапорных стальных башен заводского изготовления емкостью баков 15, 25, 50м3, с водозаполненной опорой высотой 12, 15, 18м.

Унифицированные водонапорные башни предназначены для применения в системах сельскохозяйственного водоснабжения, а так же в водопроводах небольших предприятий.

Применение башен должно обосновываться технологическими расчетами, производимыми при привязке проекта башни, при этом, следует учитывать, что в зимний период резервный запас воды может уменьшаться на величину объема образовавшегося льда в не утепленной башне, поэтому следует применить утепление всей башни или местный обогрев ее опоры.

1. Водонапорная стальная башня состоит из опоры цилиндрической формы, заполненной водой и цилиндрического бака с конической нижней частью, соединяющейся с опорой. Башни унифицированы по диаметру баков по 3020мм и по диаметру опор 1220мм для всех емкостей. Для бака емкостью 50м даны варианты опор с диаметром 2000мм и 3020мм, в которых вмещается соответственно 54 и 110м резервного запаса воды. Фундаменты запроектированы монолитными железобетонными по прочности на сжатие кл.В12.5.
2. Наружную окраску бака башни, цилиндрической опоры и других комплектующих деталей произвести лаком БТ-177 в два слоя без грунта или масляной краской по маслянному грунту с железным суриком (внутреннюю поверхность покрыть железным суриком на олифе). Основной вариант башни неутепленный, рекомендуется к применению при водоснабжении из подземных источников с температурой воды не ниже + 7 C и обмене ее в башне не реже двух раз в сутки, а так же в водопроводах с открытыми источниками воды в районах с расчетной зимней температурой воздуха выше -20ºС.При более низкой температуре воздуха и обмене воды в башне реже двух раз в сутки необходимо применять башни с утеплением. Вентиляция естественная.

Состав: Готовый типовой проект водонапорных стальных башен Язык документа

Софт: AutoCAD 2011
