Водонапорная башня Рожновского. Типовой проект 901-5-32с

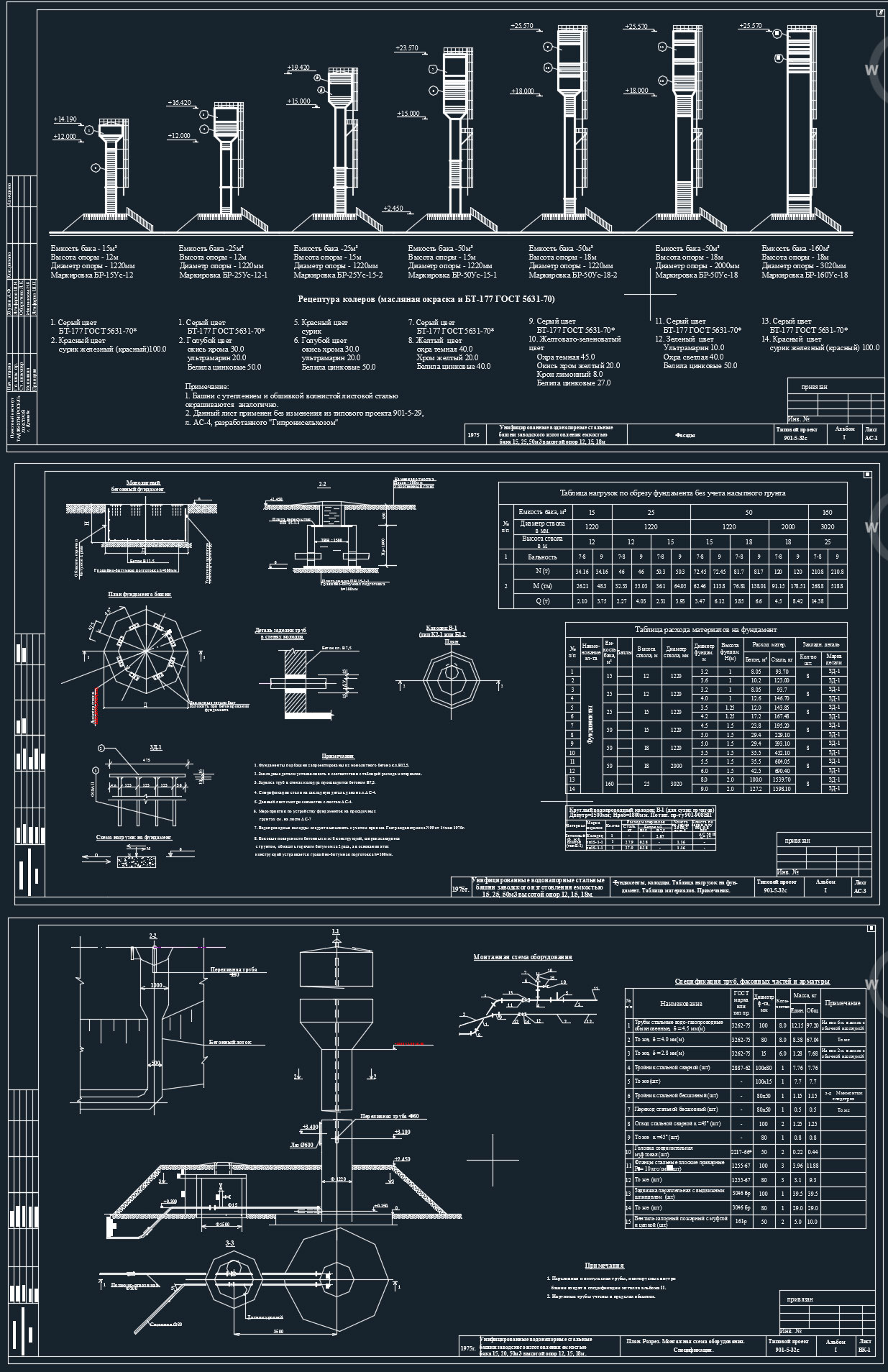

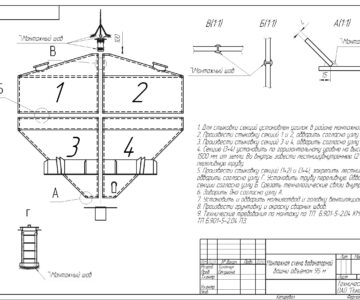

Унифицированные водонапорные стальные башни заводского изготовления (системы Рожновского) емкостью 15,25,50 м³ высотой опоры 12,15,18 м для районов сейсмичностью 7-8, 9 баллов. В архиве проект, 6 листов текстовые (ОД, ПЗ) 5 лисов чертежей.

Общие указания
1.Водопроводная стальная башня состоит из опоры цилиндрической формы, заполненной водой и цилиндрического бака с конической нижней частью, соединяющейся с опорой. Башни унифицированны по диаметру баков по 3020мм и по диаметру опор 1220мм для всех емкостей. Для бака емк. 50м³ даны варианты опор с диаметром 2000мм и 3020мм, в которых вмещается соответственно 54 и 110м³ резервного запаса воды. Фундаменты запроектированы монолитными железобетонными по прочности на сжатие класса В12,5
2.Наружную окраску бака башни, цилиндрической опоры и других комплектующих деталей произвести лаком БТ-177 в два слоя без грунта или масляной краской по масляному грунту с железным суриком (внутреннюю поверхность покрыть железным суриком на олифе).
3.Основной вариант башни неутепленный, рекомендуется к применению при водоснабжении из подземных источников с температурой воды
не ниже +7 С и обмене ее в башне не реже двух раз в сутки, а также в водопроводах с открытыми источниками воды в районах с расчетной зимней температурой воздуха выше -20 С. Вентиляция естественная.

Состав: Альбом I- Пояснительная записка, архитектурно-строительные, технологические чертежи и чертежи по автоматизации Язык документа
