Флуориметр ФГУ 001.000.000

ФГУ 001.000.000 Флуориметр
Габариты
Длина 460 мм
Ширина 250 мм
Высота 100 мм
Объём кюветы для исследуемого раствора 1,5 см3
Напряжение питания постоянное 12 вольт.
Потребляемая мощность максимальная 40 вт (мощность осветителя).
Блок питания от какого то ноутбука.

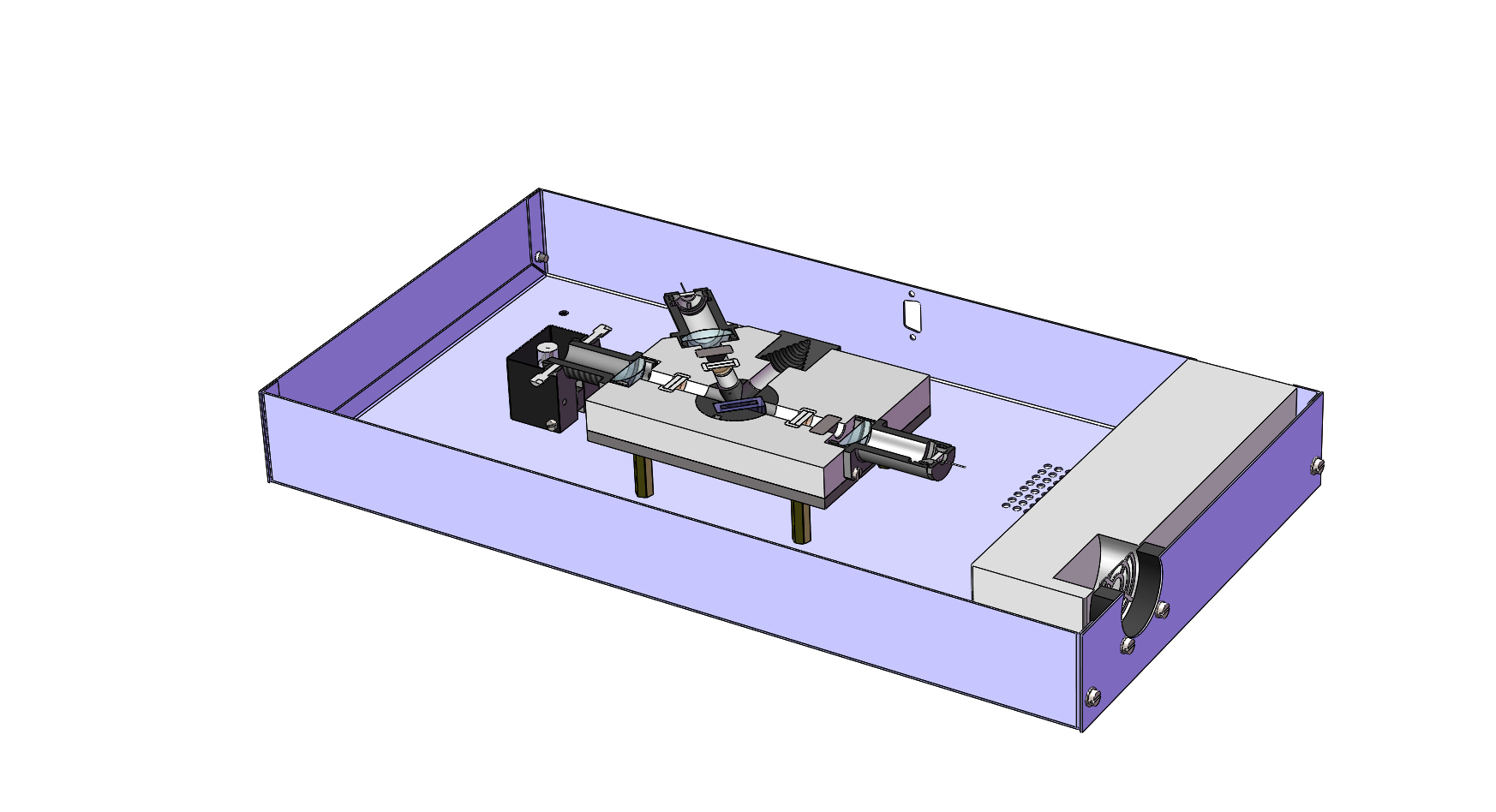

Флуориметр, или люминометрический анализатор – это прибор, который позволяет определять концентрацию вещества по уровню возбуждаемого в них свечения.
Устройство является головным электромеханическим блоком прибора.

Изделие спроектировано и изготовлено по индивидуальному заказу в одном экземпляре. Результаты испытаний и эксплуатации до меня , как разработчика, не доведёны, но и претензий не предьявлялось.
Чертежи выложить не могу, так как, согласно договора, они являются собственностью заказчика, в отличие от 3D модели.

Состав: 3D сборка, детали

Софт: SolidWorks 2017

Файлы:

2.tif

ФГУ 001.100.000 камера/

ФГУ 001.100.000 камера/ФГУ 001.100.004 крышка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.160.000 светофильтр/

ФГУ 001.100.000 камера/ФГУ 001.160.000 светофильтр/ФГУ 001.160.000 СБ светофильтр.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.160.000 светофильтр/ФГУ 001.160.003 пластина.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.120.000 адаптер/

ФГУ 001.100.000 камера/ФГУ 001.120.000 адаптер/ФГУ 001.120.000 СБ адаптер.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.120.000 адаптер/ФГУ 001.120.001 гильза.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.120.000 адаптер/ФГУ 001.120.002 дно.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.100.005 светоловушка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.100.001 корпус.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.100.000 СБ камера.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.100.002 дно.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.100.006 стойка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.100.003 ключ.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.110.000 адаптер/

ФГУ 001.100.000 камера/ФГУ 001.110.000 адаптер/ФГУ 001.110.000 СБ адаптер.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.110.000 адаптер/ФГУ 001.110.002 дно.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.110.000 адаптер/ФГУ 001.110.001 гильза.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.002 кронштейн.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.006 крышка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.008 винт регулировочный.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.007 ламель.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.006 патрон.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.001 тубус.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.009 кожух.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.005 переходник.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.003 гайка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.004 гайка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.130.000 излучатель/ФГУ 001.130.000 СБ излучатель.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.170.000 заслонка/

ФГУ 001.100.000 камера/ФГУ 001.170.000 заслонка/ФГУ 001.170.000 СБ заслонка.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.170.000 заслонка/ФГУ 001.170.003 ручка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.170.000 заслонка/ФГУ 001.170.001 пластина.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.170.000 заслонка/ФГУ 001.170.002 заглушка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.150.000 светоприёмник/

ФГУ 001.100.000 камера/ФГУ 001.150.000 светоприёмник/ФГУ 001.150.002 держатель.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.150.000 светоприёмник/ФГУ 001.150.004 гайка.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.150.000 светоприёмник/ФГУ 001.150.000 СБ светоприёмник.SLDASM

ФГУ 001.100.000 камера/ФГУ 001.150.000 светоприёмник/ФГУ 001.150.001 тубус.SLDPRT

ФГУ 001.100.000 камера/ФГУ 001.150.000 светоприёмник/ФГУ 001.150.003 крышка.SLDPRT

Прочие изделия/

Прочие изделия/Линза.SLDPRT

Прочие изделия/Блок питания DELL.SLDPRT

Прочие изделия/Фотодиод.SLDPRT

Прочие изделия/Лампочка.SLDPRT

Прочие изделия/Светофильтр.SLDPRT

Прочие изделия/Кювета малая.SLDPRT

Прочие изделия/Кювета большая.SLDPRT

Кожух/

Кожух/Компоновка общая.SLDASM

3.tif

ФГУ 001.000.003 воздуховод.SLDPRT

ФГУ 001.000.004 опора.SLDPRT

1.tif

ФГУ 001.000.000 СБ прибор.SLDASM

screws/

screws/SC GOST 1491_gost.sldprt

screws/SC GOST 17475_gost.sldprt

stift/

stift/Stift 3128n_gost.SLDPRT

ФГУ 001.000.001 кожух.SLDPRT

ФГУ 001.000.002 крышка кожуха.SLDPRT

plain washer/

plain washer/Washer 6958_1_gost.sldprt

plain washer/Washer 10450_1_gost.sldprt

plain washer/Washer 11371n_gost.sldprt
