Индикатор ИРТ ГОСТ 5584-75 предназначен для абсолютных и относительных измерений линейных размеров и для контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей. Шкала расположена параллельно оси измерительного рычага в его среднем положении и перпендикулярно к плоскости его поворота. Положение измерительного рычага может меняться относительно корпуса индикатора. Индикатор состоит из корпуса коробчатой формы, закрытого крышкой, на котором смонтирован переключатель и связанное с ним устройство для изменения направления измерительного усилия. Внутри корпуса размещен рычажно-зубчатый механизм, с помощью которого перемещения измерительного рычага передаются на стрелку
- Главная -
- Чертежи -
- Автоматизация и управление -
- Метрология (МСС) -
- Индикатор ИРТ ГОСТ 5584-75

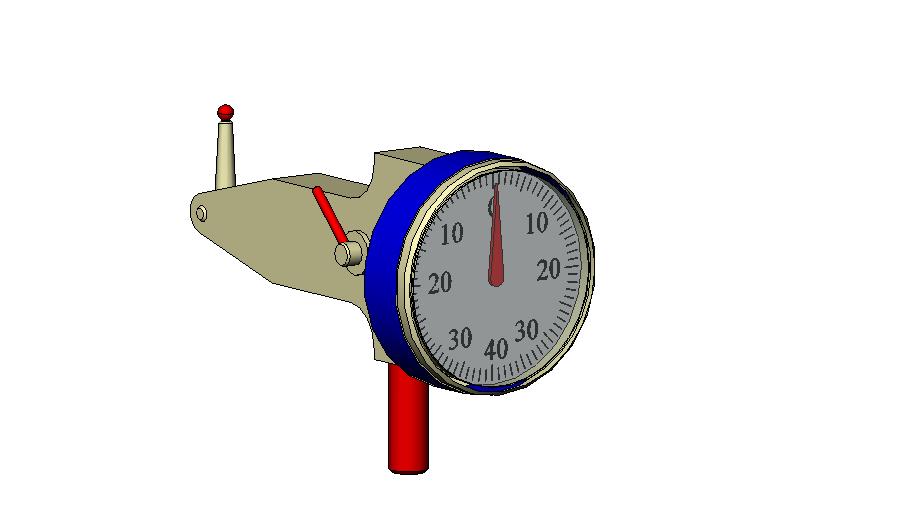

Индикатор ИРТ ГОСТ 5584-75
0
0
139
3
0
20

Сообщить о проблеме
Автор

Дата
07.02.2019
Язык
Русский
Состав
Индикатор
Софт
SolidWorks 2007
Как открыть?
Содержимое архива
