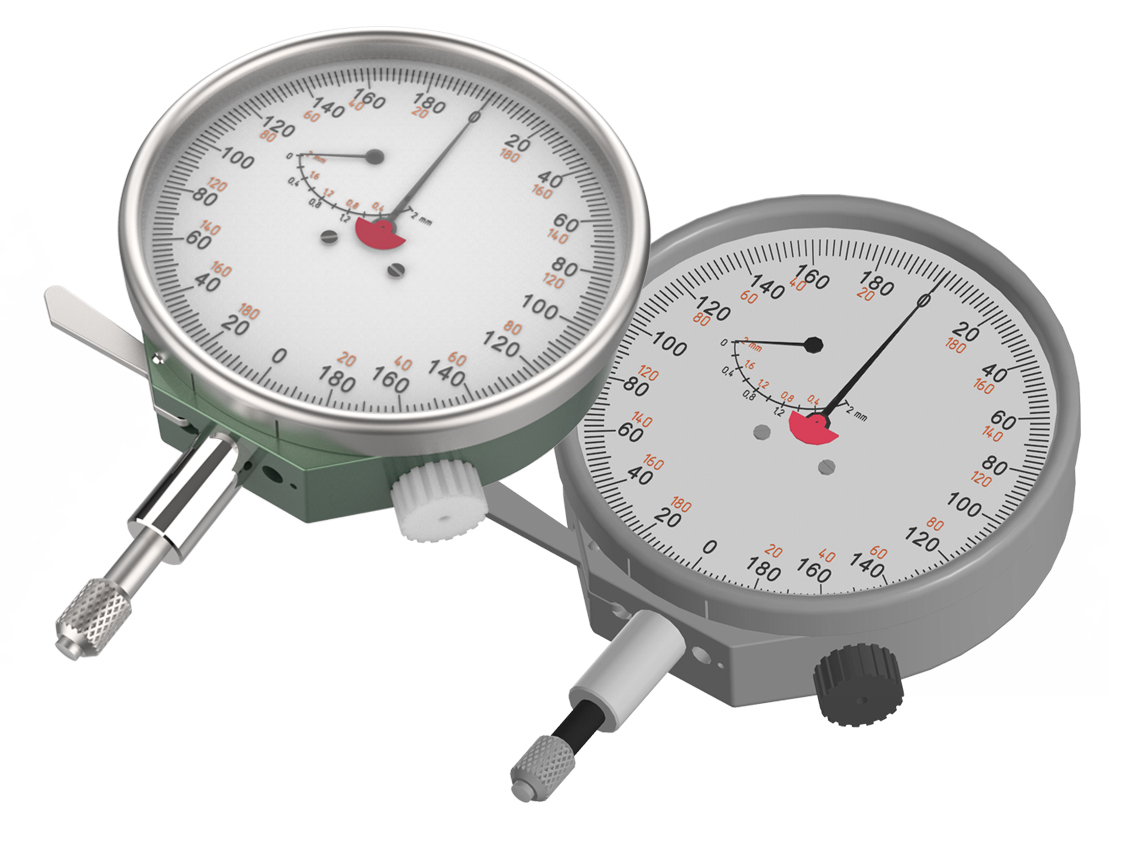

Габаритная 3D-модель многооборотной индикаторной головки по ГОСТ 9696-82. Многооборотная индикаторная головка, согласно ГОСТ, бывает с ценой деления: 1 и 2 микрона с пределами допускаемой погрешности ±1,5...±2,5 мкм, в зависимости от класса точности и участка шкалы СИ. Габарит модели: 67х99х20, циферблат ø67 мм, гильза крепления индикатора ø8 мм.
Модель сделана для красивого изображения её в сборках приборов и приспособлений и может использоваться аналогично.
Размеры модели принимались на основе описания типа на данное СИ, а также фотографий данного изделия.
- Главная -
- Чертежи -
- Автоматизация и управление -
- Метрология (МСС) -
- Индикатор многооборотный МИГ
Индикатор многооборотный МИГ
0
1
226
4
1
20

Сообщить о проблеме
Автор

Дата
18.12.2023
Язык
Русский
Состав
Модель одной деталью
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
