Учреждение образования Белорусский государственный аграрный технический университет
Кафедра ,,Cопротивление материалов и детали машин’’
Курсовая работа по дисциплине “Метрология и стандартизация”
На тему: “Расчёт, выбор и обоснование посадок соединений ”
Минск 2006
РЕФЕРАТ
Курсовой работы по метрологии и стандартизации студента 3 курса ___м группы агромеханического факультета.

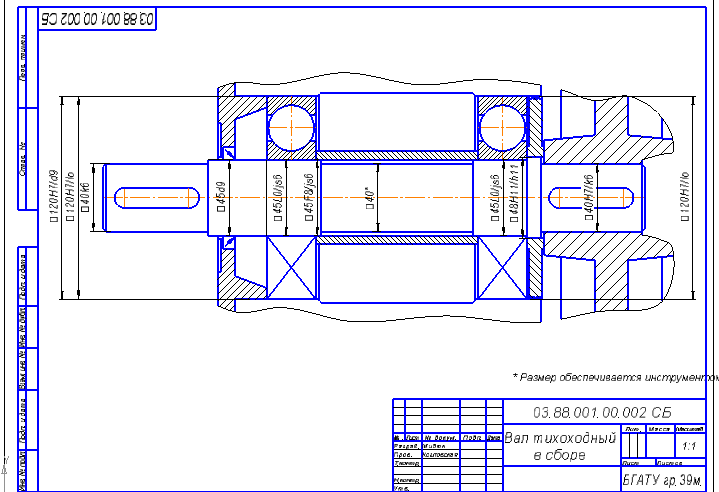

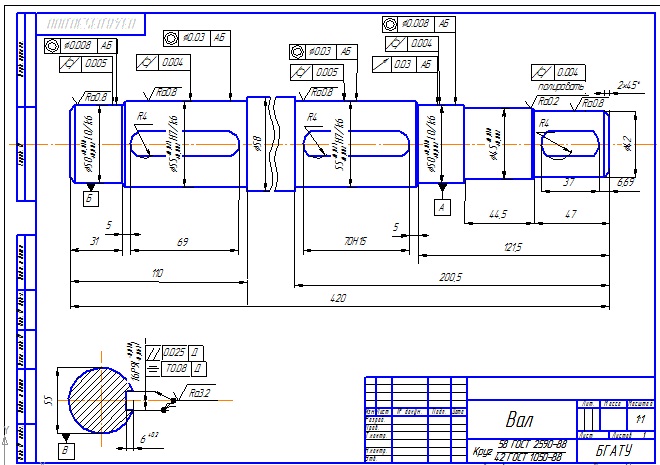

Состоит из 22 страниц, в том числе 2 рисунков, 7 таблиц и графической части включающей фрагмент общего вида редуктора и рабочего чертежа вала, выполненного на формате А3.
В задании 1 произведен выбор посадок для гладких цилиндрических соединений, выбор посадок для шпоночных соединений, вместо шпоночного соединения зубчатое колесо - вал назначено шлицевое соединение.
В задании 2 вместо шпоночного соединения зубчатое колесо - вал рассчитана и выбрана посадка с натягом.
В задании 3 произведен расчет и выбраны посадки подшипников качения.
В задании 4 рассчитана размерная цепь методом полной взаимозаменяемости и вероятностным методом.
СОДЕРЖАНИЕ
Введение .......................................................................................................
1. ВЫБОР ПОСАДОК. МЕТОДОМ ПОДОБИЯ.......................................
1.1. Выбор посадок для гладких цилиндрических соединений..........
1.2. Выбор посадок для шпоночных соединений...............................
1.3. Выбор посадок для шлицевых соединений .............................
2 ВЫБОР ПОСАДОК РАСЧЕТНЫМ МЕТОДОМ.................................
2.1. Расчет и выбор посадок с натягом..................................................
3.РАСЧЕТ И ВЫБОР ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ.......
4 РЕШЕНИЕ ЛИНЕЙНЫХ РАЗМЕРНЫХ ЦЕПЕЙ................................
4.1 .Решение линейных размерных цепей методом полной
взаимозаменяемости...................................................................................
4.2.Решение линейных размерных цепей вероятностным методом..
ЛИТЕРАТУРА............................................................................................
Исходные данные:
p = 4.5 кВт
n = 900 об/мин
z1 = 35
