«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2009
Курсовой проект включает расчетно-пояснительную записку на 31 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 5 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

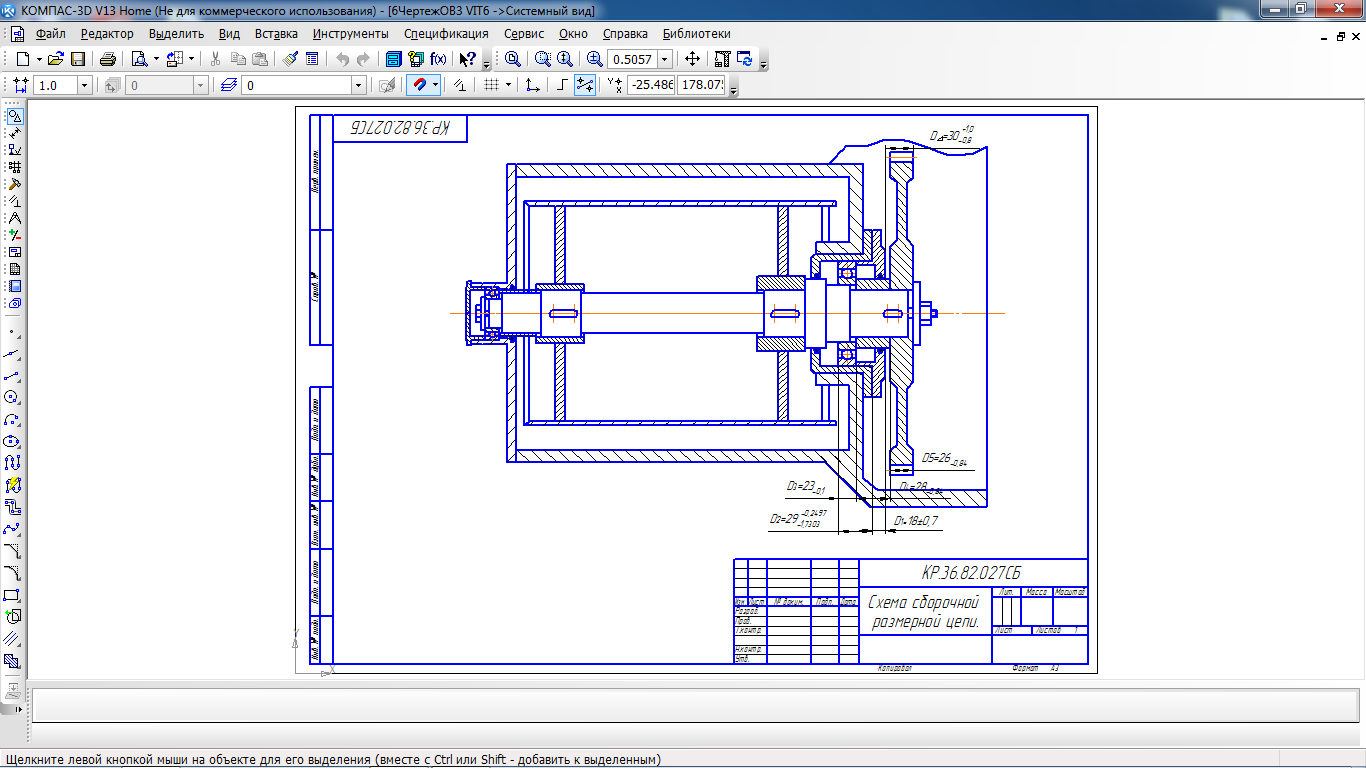

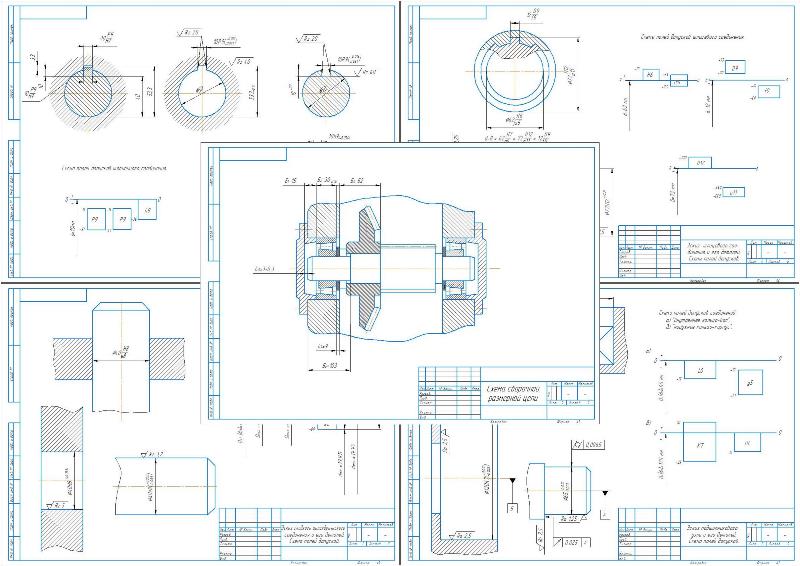

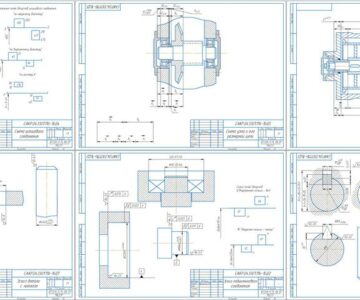

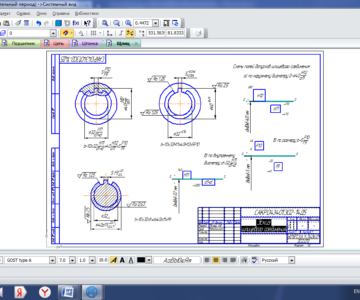

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Исходные данные:
Номинальный диаметр соединения dH=0,075 м
Наружный диаметр втулки, d2= 0,125 м
Передаваемый крутящий момент Мкр=820 Нм
Длина соединения l= 0,070м
Материал соединяемых деталей Сталь 35
Шероховатость поверхности втулки RzD=8 мкм
Шероховатость поверхности вала Rzd=6,3 мкм
Коэффициент трения f=0,1
Коэффициент Пуассона 0,3
