«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2009

Курсовой проект включает расчетно-пояснительную записку на 31 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 5 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

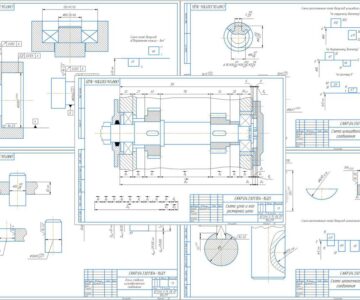

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Исходными данными для расчета являются:
Номинальный диаметр соединения, dH =30 мм;
Длина соединения (подшипника), l=40 мм;
Угловая скорость, =65 рад/с;
Абсолютная вязкость масла при рабочей температуре, =0,03 Н-с/м2;
Среднее удельное давление на опору, g =0,2 Н/М2
RZD=4 МКМ и Rzd =4 мкм- величины шероховатости поверхности втулки и вала.



Дата
08.12.2015
Язык
Русский
Состав

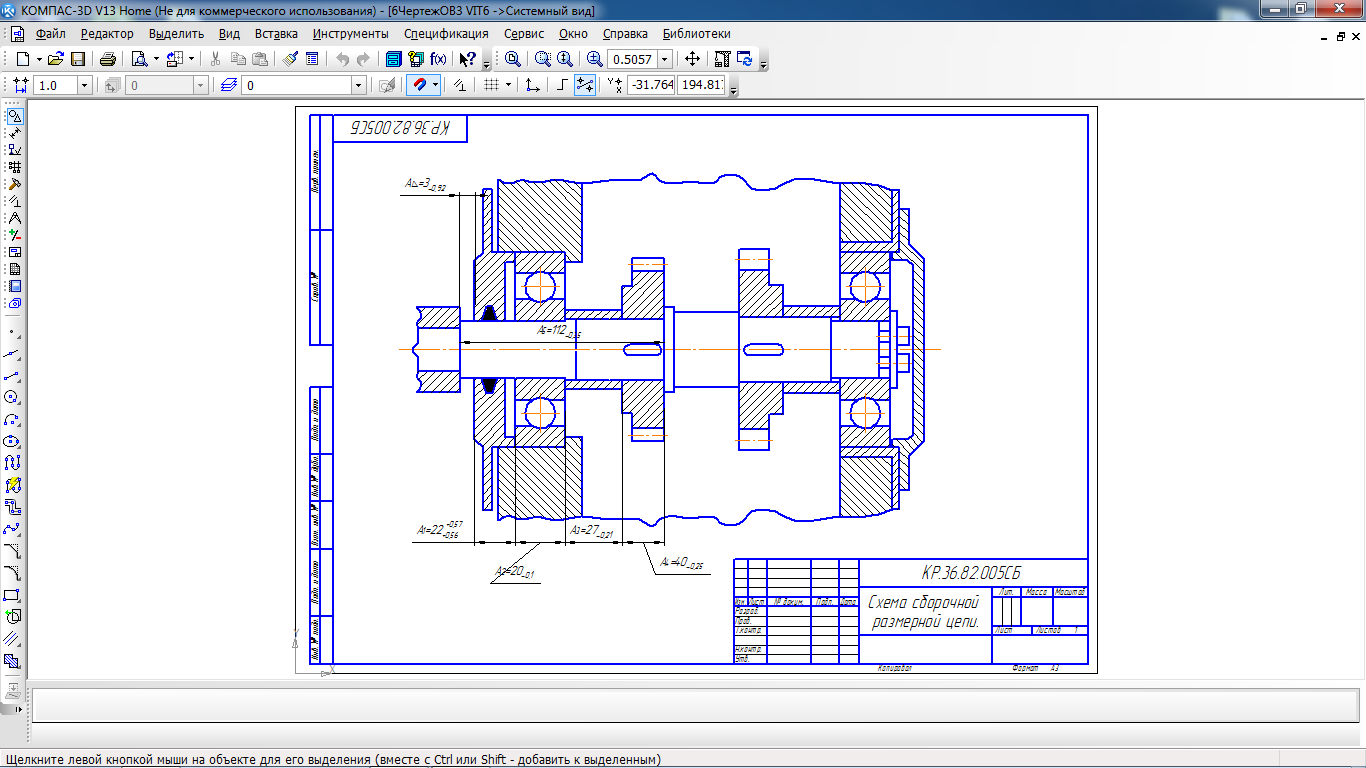

Схема сборочной размерной цепи.
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • 12
    • ЧертежOBЗ VIT4.cdw
    • рамка першпонка.doc
    • 1ЧертежОВЗ VIT.cdw
    • 6ЧертежOВЗ VIT6.cdw
    • Копия рамка перпод.doc
    • рамка першлиц.doc
    • ЧертежОВЗ VIT2.cdw
    • 3Чертеж ОВЗ VIT 3подш..cdw
    • ОВЗ КУРСОВОЙ.doc
    • 4ЧертежOВЗVIT5шлицевое.cdw
