УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
КУРСОВАЯ РАБОТА
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2009
Курсовой проект включает расчетно-пояснительную записку на 33 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 6 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

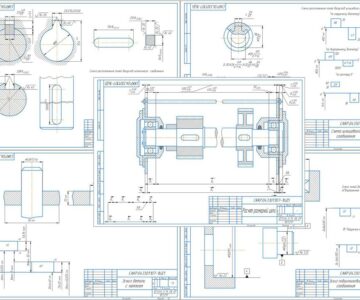

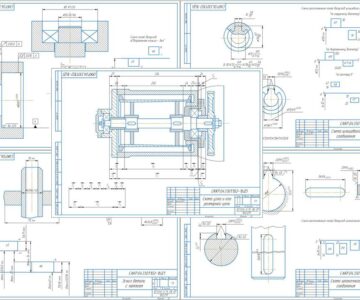

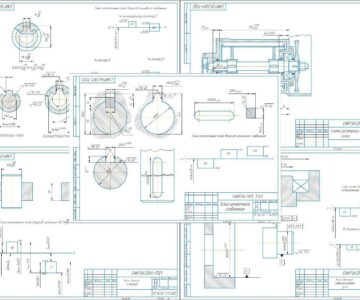

В графической части представлены: чертежи соединений и приведены располо-жение полей допусков.
Исходные данные:
Номинальный диаметр соединения dH=65∙〖10〗^(-3)
Внутренний диаметр вала, d1= 25∙〖10〗^(-3)
Наружный диаметр втулки, d2= 100∙〖10〗^(-3)
Передаваемый крутящий момент Мкр=2650 Нм
Длина соединения l= 75∙〖10〗^(-3)
Материал соединяемых деталей Сталь 60
Шероховатость поверхности втулки RzD=8 мкм
Шероховатость поверхности вала Rzd=5 мкм
Коэффициент трения f=0,1
Коэффициент Пуассона 0,3
Предел текучести для стали 60 σT=410∙106 H/м2
Модуль упругости ED=Ed= 2∙1011 H/м2
