УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
КУРСОВАЯ РАБОТА
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2016
Курсовой проект включает расчетно-пояснительную записку на 33 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 5 листах формата А3.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

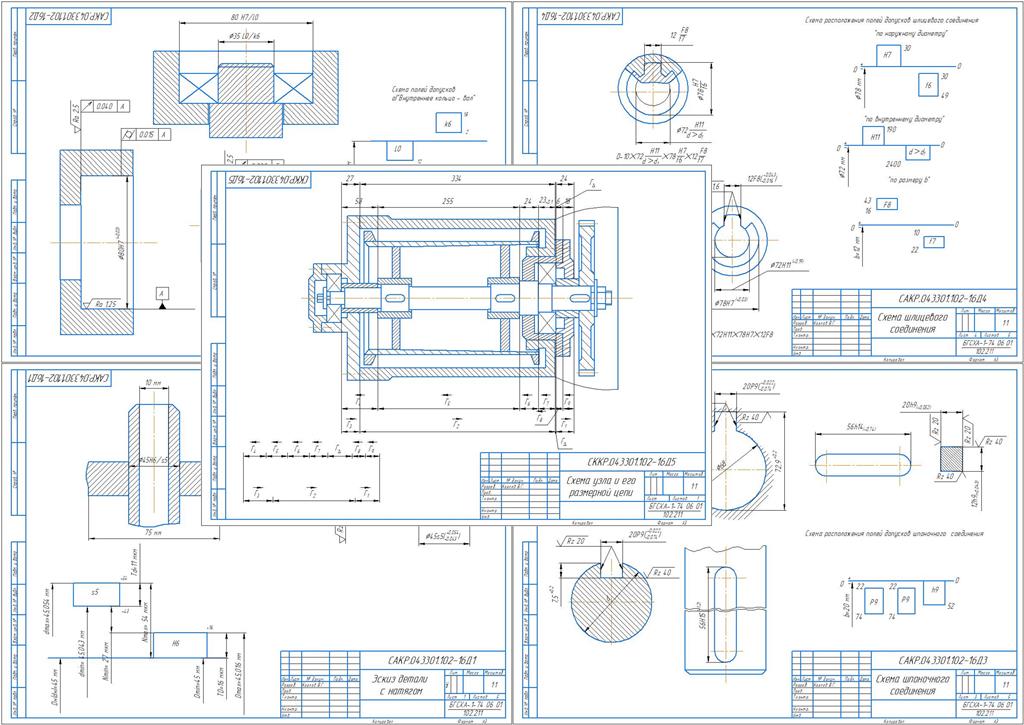

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Исходные данные:
номинальный диаметр соединения dн = 0,045 м
внутренний диаметр вала d1 = 0,010 м
наружный диаметр втулки d2 = 0,075 м
длина соединения l = 0,065 м
материал вала и втулки Сталь 35
передаваемый крутящий момент Мкр =300 Н•м
шероховатость поверхности втулки RzD = 4 мкм
шероховатость поверхности вала Rzd = 3,2 мкм
