УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
КУРСОВАЯ РАБОТА
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2016
Курсовой проект включает расчетно-пояснительную записку на 33 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 6 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

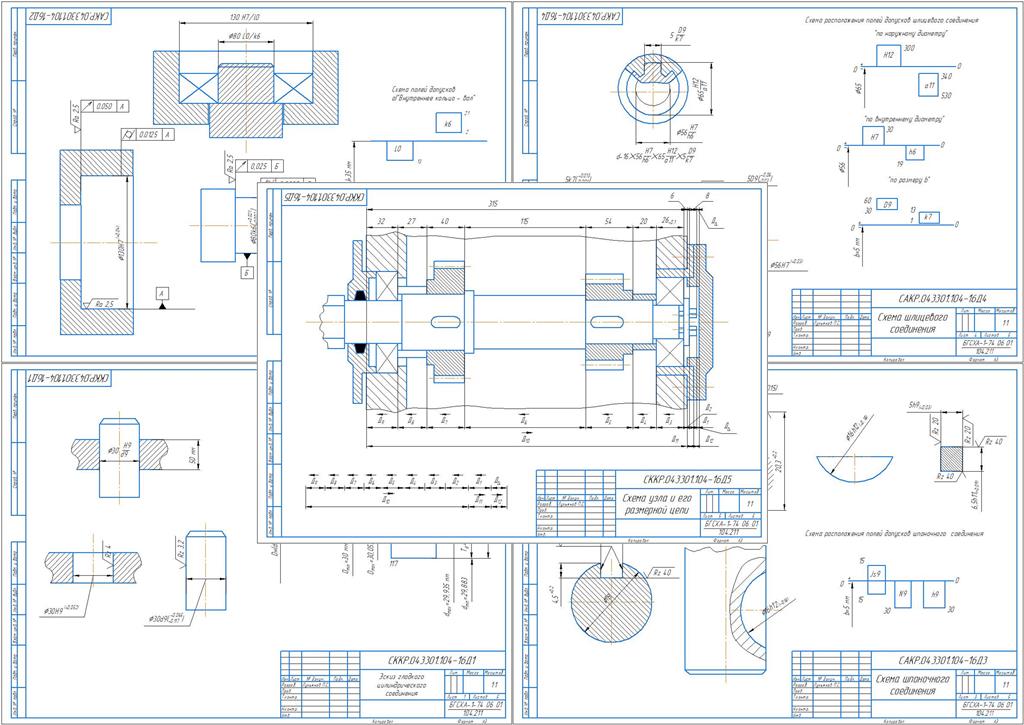

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Исходные данные:
номинальный диаметр соединения dн = 30 мм
длина соединения l = 50 мм
абсолютная вязкость масла η = 0,03 Нс/м2
угловая скорость ω = 75 рад/с
удельное давление на опору g = 1,9 Н/м2
шероховатость поверхности втулки RzD = 4 мкм
шероховатость поверхности вала Rzd = 3,2 мкм
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………………… 5
1 РАСЧЁТ И ВЫБОР ПОСАДОК ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ
СОЕДИНЕНИЙ С ЗАЗОРОМ………………………………………………………. 6
1.1 Выбор универсальных средств измерения……………………………………… 9
2 РАСЧЁТ И ВЫБОР ПОСАДОК ДЛЯ ПОДШИПНИКОВ КАЧЕНИЯ………… 10
3 РАСЧЕТ И ВЫБОР ПОСАДОК ШПОНОЧНОГО СОЕДИНЕНИЯ ……………… 15
4 ВЫБОР ПОСАДОК ШЛИЦЕВОГО СОЕДИНЕНИЯ………………………………. 18
5 РАСЧЕТ ЛИНЕЙНЫХ РАЗМЕРНЫХ ЦЕПЕЙ МЕТОДОМ ПОЛНОЙ
ВЗАИМОЗАМЕНЯЕМОСТИ ………………………………………………………. 21
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………………………… 25
