УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
КУРСОВАЯ РАБОТА
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2017
Курсовой проект включает расчетно-пояснительную записку на 24 стр. компьютерного текста, она содержит 5 таблицы, 2 рисунок, список используемой литературы 5 источника и графическую часть на 5 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

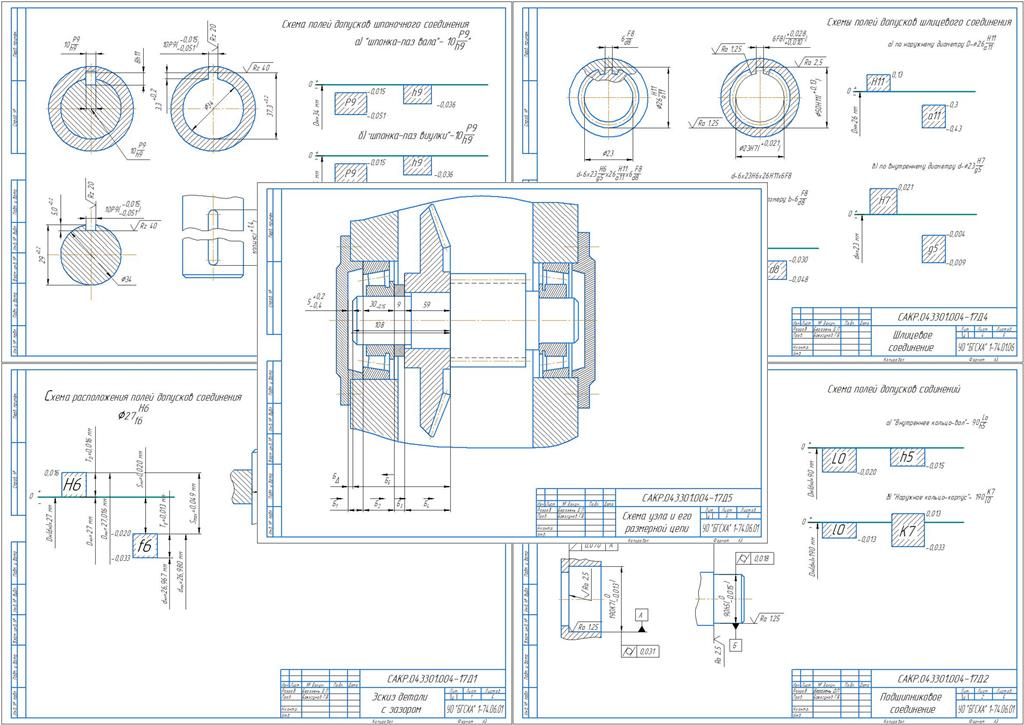

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Исходные данные:
номинальный диаметр соединения dн = 27 мм
длина соединения l = 35 мм
абсолютная вязкость масла η = 0,04 Нс/м2
угловая скорость ω = 50 рад/с
удельное давление на опору g = 0,05 Н/м2
шероховатость поверхности втулки RzD = 6,1 мкм
шероховатость поверхности вала Rzd = 5 мкм
СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………………………...... 5
1 РАСЧЁТ И ВЫБОР ПОСАДОК ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ
СОЕДИНЕНИЙ ………………………………………………………. 7
2 РАСЧЁТ И ВЫБОР ПОСАДОК ДЛЯ ПОДШИПНИКОВ КАЧЕНИЯ………… 11
3 РАСЧЕТ И ВЫБОР ПОСАДОК ШПОНОЧНОГО СОЕДИНЕНИЯ ……………… 15
4 ВЫБОР ПОСАДОК ШЛИЦЕВОГО СОЕДИНЕНИЯ………………………………. 18
5 РАСЧЕТ ЛИНЕЙНЫХ РАЗМЕРНЫХ ЦЕПЕЙ МЕТОДОМ ПОЛНОЙ
ВЗАИМОЗАМЕНЯЕМОСТИ ………………………………………………………. 21
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………………………… 24
