Курсовая работа по дисциплине Метрология, стандартизация и сертификация
на тему Расчет и выбор посадок сопряжений типовых соединений
Горки 2017

Курсовая работа включает расчетно-пояснительную записку на 21 странице компьютерного текста, она содержит 4 таблицы, список используемой литературы представлен 4-мя источниками и графическую часть на 5 листах формата А3.
Исходные данные:
номинальный диаметр соединения — dн=4010-3 м ;
длина соединения — l=6510-3 м ;
абсолютная вязкость масла — η=0,03 Н∙с/м2;
угловая скорость — ω=90 рад/с;
удельное давление на опору — g=0,4∙106 Н/м2;
шероховатость поверхности втулки — RzD=6,3 мкм ;
шероховатость поверхности вала — Rzd=5 мкм.

В первом разделе записки производится расчет и выбор посадки гладкого цилиндрического соединения с зазором.
Во втором разделе производится расчет и выбор посадок подшипника качения.
В третьем разделе производится расчет и выбор посадок шпоночного со-единения.
В четвертом разделе производится расчет и выбор посадок прямобочного шлицевого соединения.
В пятом разделе производится расчет линейной размерной цепи вероят-ностным методом.

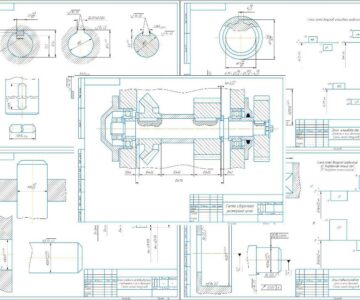

В графической части представлены эскизы и схемы расположения полей допусков: гладкого цилиндрического соединения, подшипникового узла, шпоночного соединения, шлицевого соединения и линейной размерной цепи.
