«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
2015
Курсовой проект включает расчетно-пояснительную записку на 31 стр. компьютерного текста, она содержит 4 таблицы, 1 рисунок, список используемой литературы 4 источника и графическую часть на 6 листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

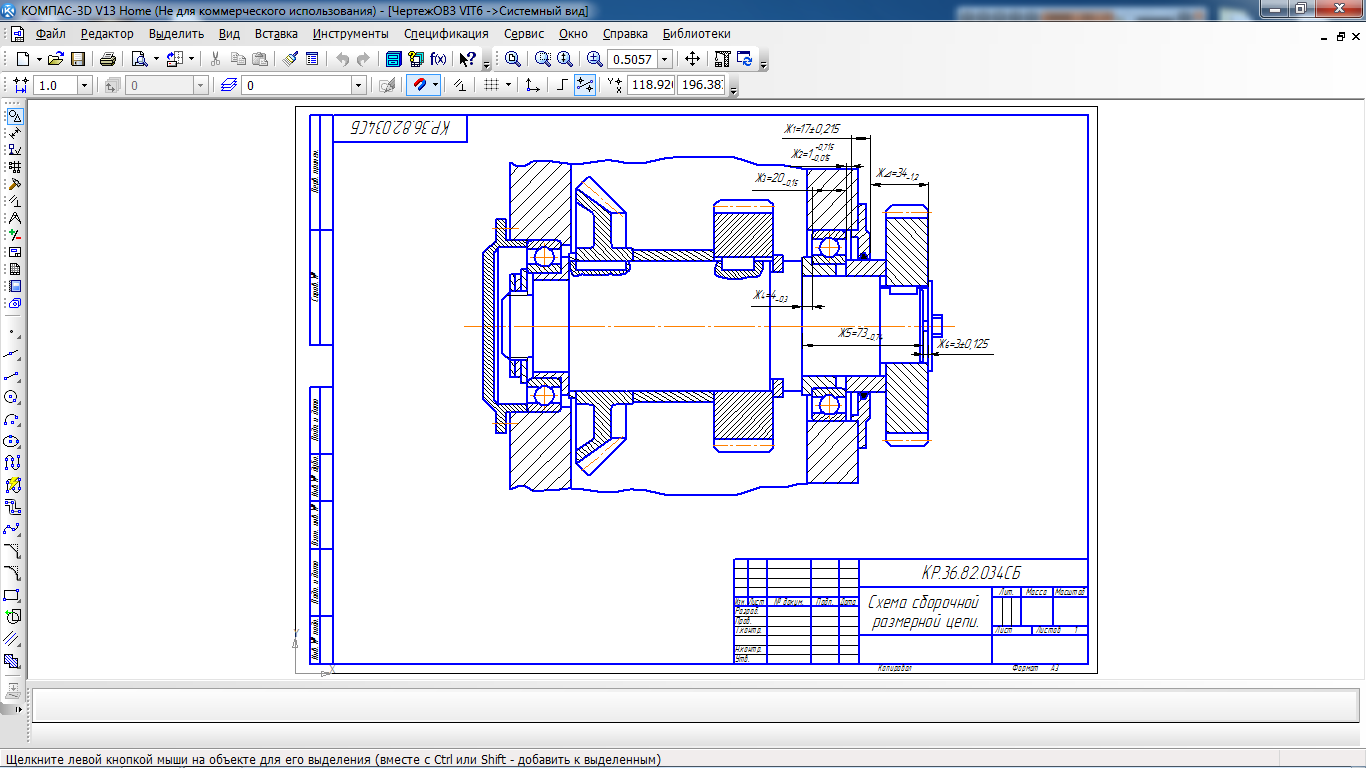

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Для расчёта и выбора посадок с натягом необходимо иметь данные.Приводим их числовые значения:
Номинальный диаметр соединения dH=0,07 м
Внутренний диаметр полового вала d1=0,02
Наружный диаметр втулки d2= 0,12 м
Передаваемый крутящий момент Мкр=1300Нм
Длина соединения l= 0,06м
Материал соединяемых деталей Сталь40Х
Шероховатость поверхности втулки RzD=8 мкм
Шероховатость поверхности вала Rzd=5 мкм
Коэффициент трения f=0,1
Коэффициент Пуассона 0,3
