ЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра технологии металлов
КУРСОВАЯ РАБОТА
по курсу: «Основы стандартизации и взаимозаменяемости»
(«Метрология и стандартизация»
«Взаимозаменяемость, стандартизация и технические измерения»)
на тему «Расчет и выбор посадок сопряжений типовых соединений»
Горки 2017
Курсовой проект включает расчетно-пояснительную записку на 25 стр. компьютерного текста, она содержит 5 таблицы, 2 рисунок, список используемой литературы 5 источника и графическую часть на листах формата А3.
Ключевые слова: посадка, отклонение, размер, зазор, допуск посадки, поле допуска, шероховатость, подшипник, погрешность, измерение, шпоночное соединение.
Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного, шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.

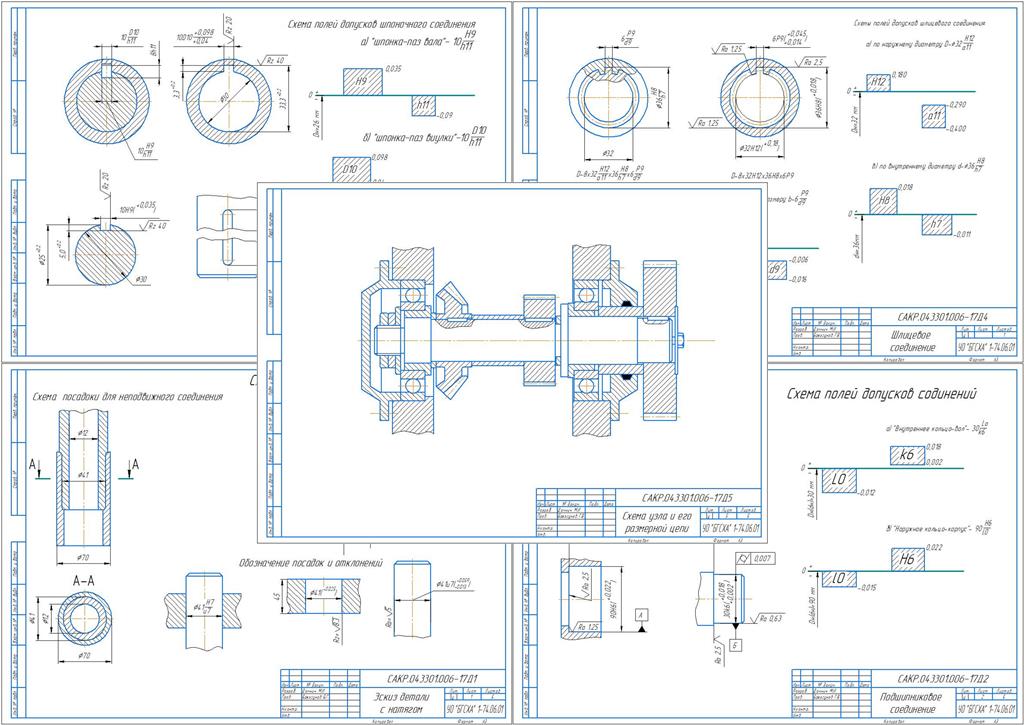

В графической части представлены: чертежи соединений и приведены расположение полей допусков.
Исходные данные:
номинальный диаметр соединения dн = 41 мм
Внутренний диаметр вала = 12
Наружный диаметр втулки = 70
длина соединения l = 45 мм
материал вала и втулки — сталь 30
передаваемый крутящий момент — Mкр=242 Н*м;
шероховатость поверхности втулки RzD = 8,3 мкм
шероховатость поверхности вала Rzd = 5 мкм
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………………… 4
1 РАСЧЁТ И ВЫБОР ПОСАДОК ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ
СОЕДИНЕНИЙ С ЗАЗОРОМ………………………………………………………. 6
2 РАСЧЁТ И ВЫБОР ПОСАДОК ДЛЯ ПОДШИПНИКОВ КАЧЕНИЯ………… 11
3 РАСЧЕТ И ВЫБОР ПОСАДОК ШПОНОЧНОГО СОЕДИНЕНИЯ ……………… 15
4 ВЫБОР ПОСАДОК ШЛИЦЕВОГО СОЕДИНЕНИЯ………………………………. 18
5 РАСЧЕТ ЛИНЕЙНЫХ РАЗМЕРНЫХ ЦЕПЕЙ МЕТОДОМ ПОЛНОЙ
ВЗАИМОЗАМЕНЯЕМОСТИ ………………………………………………………. 21
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………………………… 25
