Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия
Кафедра технологии металлов
Курсовой проект по дисциплине Метрология, стандартизация и сертификация
на тему: Расчет и выбор посадок типовых соединений
Горки 2017

1-й радел. Исходными данными для расчета являются:
Номинальный диаметр соединения, dн=2610^-3 м;
Длина соединения (подшипника), l=3810^-3 м ;
Угловая скорость, омега=50 с^-1;
Абсолютная вязкость масла при рабочей температуре, ню=0,03 Нс/м2;
Среднее удельное давление на опору, g=0,31106 Н/м2;
RzD=6,1 мкм и Rzd=3,1 мкм- величины шероховатости поверхности втулки и вала.
2-й раздел Дано:Шарикоподшипник № 317. Вращается вал, корпус неподвижен. Корпус чугунный, неразъемный. Радиальная нагрузка на опору R=23800 Н. Режим работы подшипника – тяжелый (работа с ударами, сильной вибрацией и пере-грузкой до 300%).
3-й раздел Дано:
диаметр вала d = 100 мм;
тип шпонки – призматическая;
вид шпоночного соединения – свободное
4-й раздел Дано: Шлицевое соединение D-8x42x46 x8
5-й раздел Дано:
Для сборочной размерной цепи с замыкающим звеном определить допуски и предельные отклонения составляющих звеньев.

Произведён расчёт размерных характеристик следующих соединений: гладкого цилиндрического, подшипникового, шпоночного , шлицевого. А также произведен расчёт линейной размерной цепи методом полной взаимозаменяемости.
В графической части представлены: чертежи соединений и приведены расположение полей допусков.
СОДЕРЖАНИЕ
Введение
1 Расчет и выбор посадок гладких цилиндрических соединений с зазором
2 Расчет и выбор посадок подшипников качения
3 Выбор посадок шпоночного соединения
4 Выбор посадок шлицевого соединения
5 Расчет линейных размерных цепей
Литература



Дата
27.10.2018
Язык
Русский
Состав

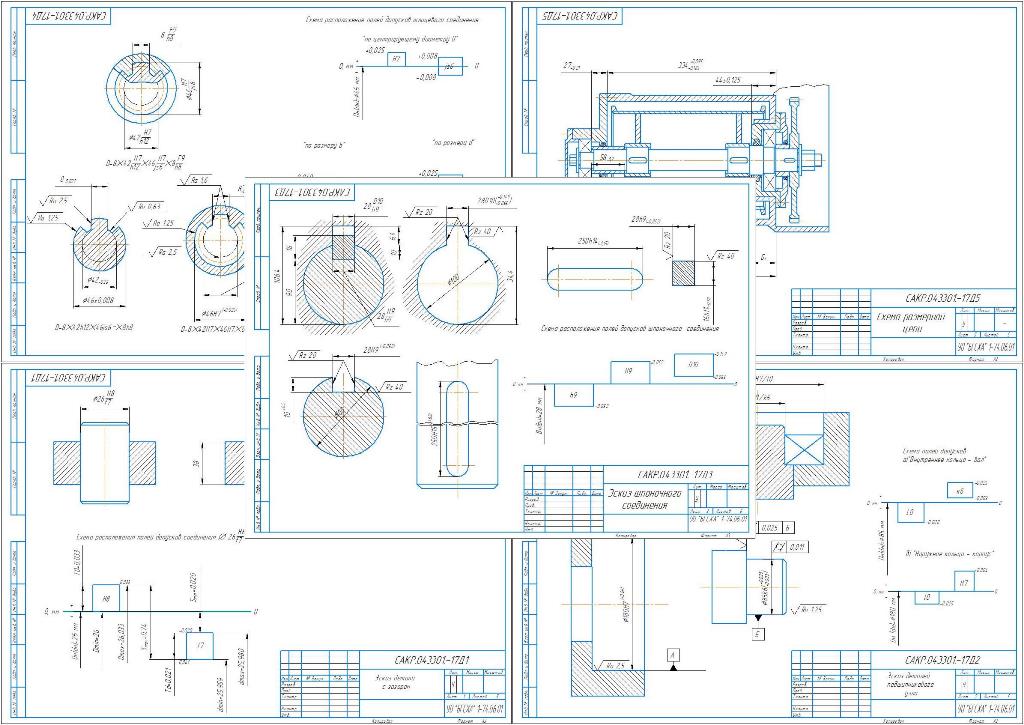

Деталировка (подшипниковое, шпоночное, шлицевое соединения, посадка с зазором, схема размерной цепи), ПЗ
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Чертежи
    • 2-й раздел чертеж.cdw
    • 4-й раздел чертеж.cdw
    • 5-й раздел чертеж.cdw
    • 1-й раздел чертеж.cdw
    • 3-й раздел чертеж.cdw
  • Приложение 2 раздел 3.docx
  • записка мсс.doc
  • титульник2 ЭКЗЕМПЛЯРА.docx
  • Приложение 1 раздел 2.docx
  • реферат.docx
  • Приложение 3 раздел 4.docx
