Белорусско-Российский университет, кафедра технологии машиностроения.
Курсовой проект по дисциплине "Нормирование точности и технические измерения"
Могилёв 2016
Исходные данные: число зубьев большего колеса=57. Число зубьев малого колеса=40. Окружная скорость=4м/с. Модуль=3мм.
Содержание:
Допуски цилиндрических зубчатых передач

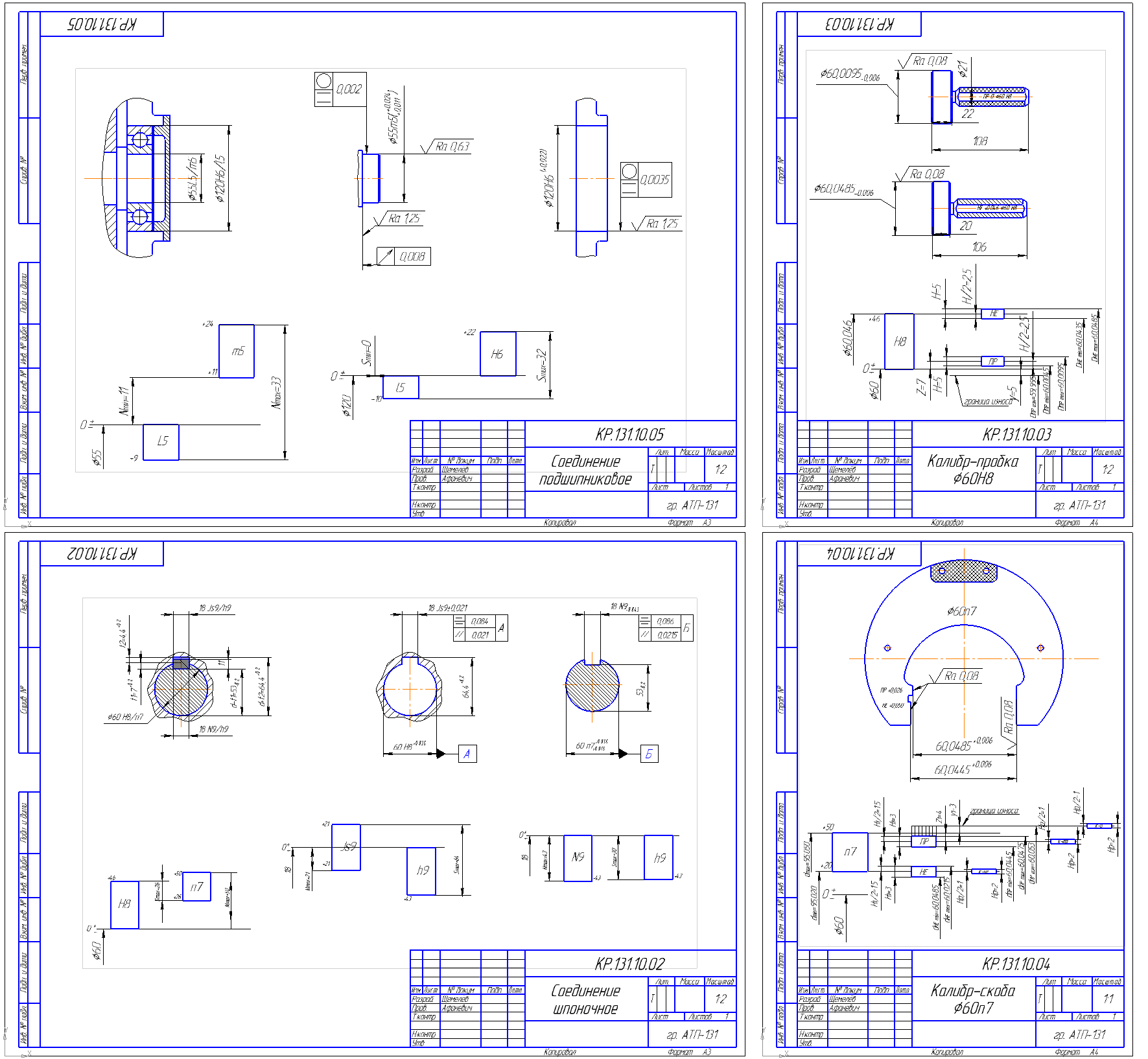

Расчет и нормирование точности гладких цилиндрических соединений
Расчет калибров
Расчет и выбор посадок подшипников качения
Расчет допусков размеров, входящих в размерную цепь
Список литературы
1 Допуски цилиндрических зубчатых передач
1.1 Исходные данные
Число зубьев большего колеса Z1 = 57
Число зубьев малого колеса Z2 = 40
Окружная скорость V = 4 м/с
Модуль m = 3 мм.
2.1 Расчет и выбор посадок неподвижного соединения с дополнительным креплением
Исходные данные:
Точность зубчатого колеса 9-8-8-D ГОСТ 1643-81
Номинальный диаметр соединения d= 60 мм.
Ширина шпоночных пазов b= 18 мм.
Допуск на радиальное биение зубчатого венца Fr = 80 мкм.
3.1 Расчет калибров пробок
Исходные данные:
Отверстие Ø 60
4.1 Расчет и выбор посадок подшипников качения на вал и корпус
Исходные данные:
Подшипник № 311, D= 120 мм., d= 55 мм., В= 29 мм., r = 3 мм., радиальная нагрузка R= 1,8 кН, вал вращается, вал сплошной, корпус массивный, нагрузка умеренная до 150%.
5 Расчет допусков размеров входящих в размерную цепь
Исходные данные:
Сборочный чертеж.
Замыкающее звено
