САРАПУЛЬСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ (Филиал)
ИЖЕВСКОГО ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА
ИМЕНИ М.Т. КАЛАШНИКОВА
Кафедра «Технология машиностроения, металлорежущие станки и инструменты».
КУРСОВАЯ РАБОТА
по дисциплине: Метрология, стандартизация и сертификация.
На тему: « Нормирование точности типовых соединений сложного профиля»
Вариант02.
Сарапул 2014
Состав курсовой работы
I Пояснительная записка:
1. Введение
2. Теоретический вопрос
3. Нормирование точности резьбовых соединений
4. Нормирование точности шпоночных соединений
5. Нормирование точности шлицевых соединений
6. Нормирование точности соединений с подшипниками качения
7. Нормирование точности цилиндрических зубчатых колес
8. Заключение
9. Список литературы

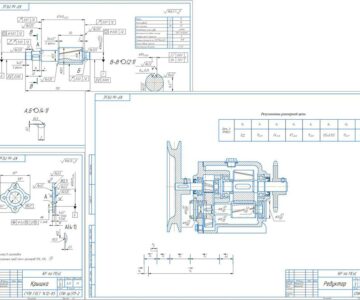

II Графическая часть (приложения к пояснительной записке):
1. Чертеж резьбового соединения и схема полей допусков болта и гайки (формат А3)
2. Чертеж шпоночного соединения, чертежи деталей соединения (шпонки, вала, втулки), схема посадки шпонки в паз на валу и во втулке (формат А3)
3. Чертеж шлицевого соединения, чертежи деталей соединения (вала, втулки), схема посадки по наружному и внутреннему диаметру, и по боковой поверхности (формат А3)

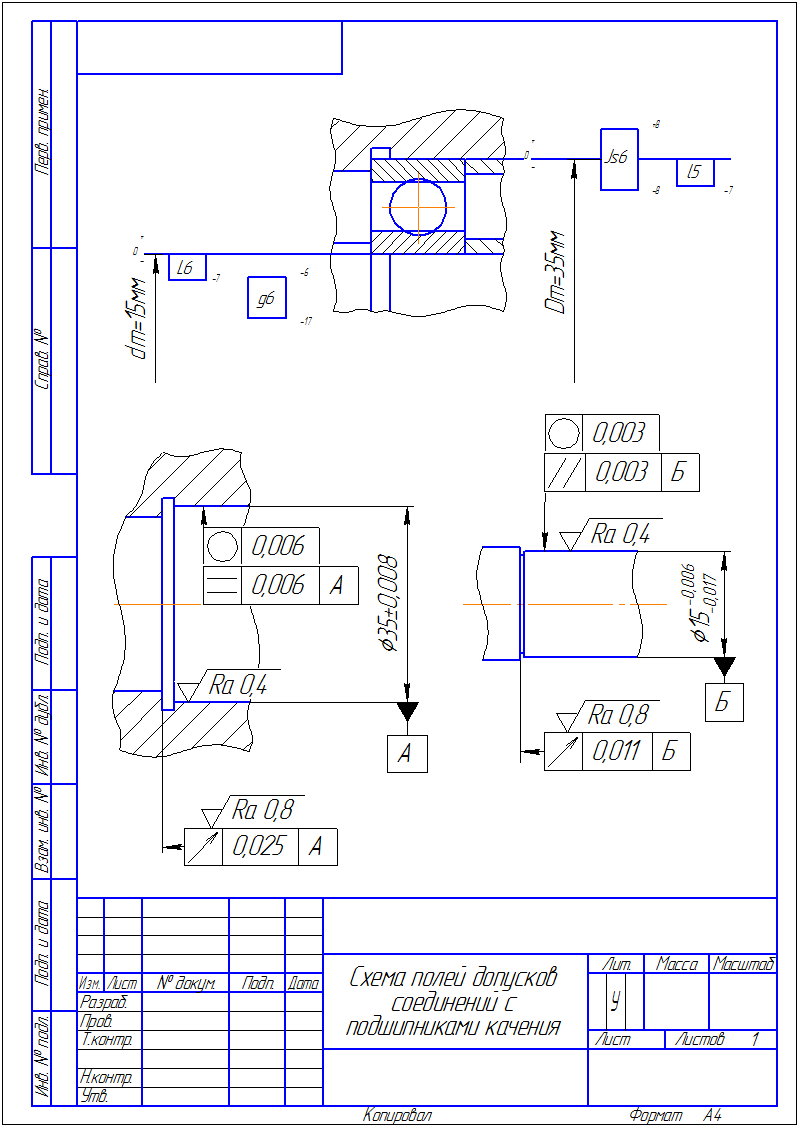

4. Чертеж соединения с подшипником качения, чертежи деталей соединения (подшипника, конца вала, отверстия корпуса) и схема посадки подшипника на вал и в корпус (формат А3)
5. Чертеж зубчатого колеса (формат А3)
