Белорусский национальный технический университет
Приборостроительный факультет
Курсовая работа по дисциплине «Нормирование точности и технические измерения»
На тему:"Определение точностных характеристик сопряжений и деталей, разработка методик контроля геометрических параметров деталей"
Минск 2015
Исходные данные:
Часть I. Вариант 70
Задание 1: а) Ø12 P8/h6; б) Ø140 N6/h7
Задание 2: Подшипник 309. Виды нагружения колец: d- местное (М);
D- циркуляционное (Ц). Режим работы - лёгкий (Т)
Задание 3: d=8,5мм; l=250мм; вид соединения-свободное
Задание 4: d-10×42H7/e8×52H12/a11×6H8/h8
Задание 5: а) М52-5H/6d; б) М12×1,5-2H4C(3)/3n(3)
Задание 6: m=5мм; z=60; 8-C
Задание 7: Ø12 P8/h6
Задание 8: Ø140 N6/h7

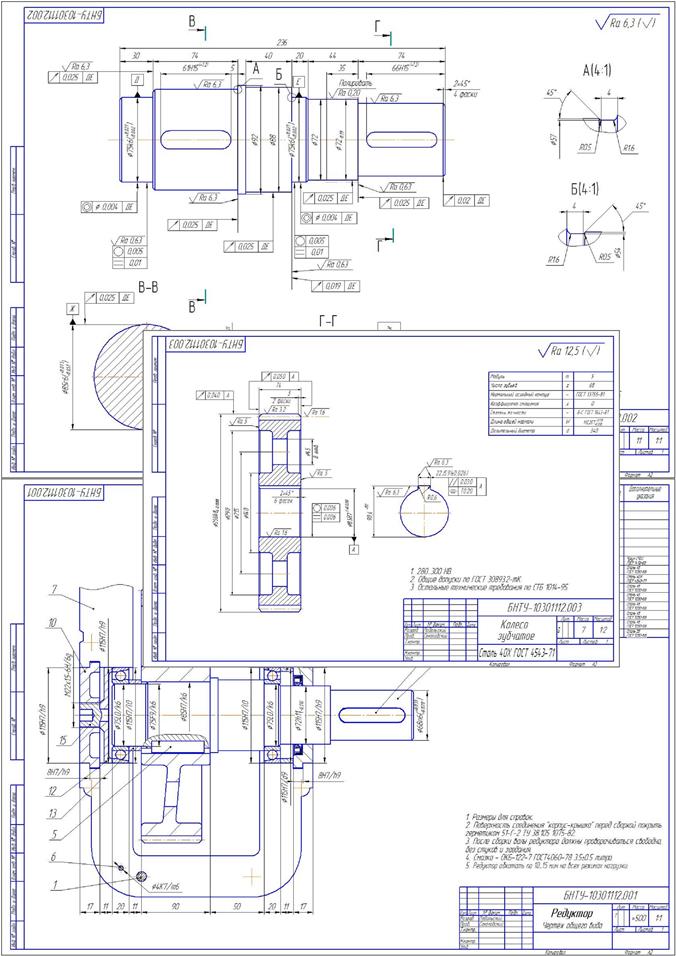

Часть II. Эскиз 2 позиция 1 вариант 35
Содержание
Введение 5
1 Установление и расчёт точностных характеристик сопряжений и деталей, разработка методик контроля геометрических параметров деталей. 6
1.1 Расчёт посадок гладких цилиндрических сопряжений 6
1.1.1 Расчет переходной посадки Ø12 P8/h6. 6
1.1.2 Расчет переходной посадки Ø140 N6/h7 8
1.2 Выбор и расчёт посадок подшипников качения 11
1.3 Расчет допусков и посадок шпоночного соединения 16
1.4 Расчёт посадок шлицевого соединения. 20
1.5 Расчет допусков и посадок резьбовых соединений 24
1.5.1 Расчет резьбовой посадки М52-5H/6d 24
1.5.2 Расчет резьбовой посадки М12×1,5-2H4C(3)/3n(3) 26
1.6 Установление точностных характеристик и разработка методик контроля точности зубчатого колеса 29
1.6.1 Выбор показателей контрольного комплекса зубчатого колеса 29
1.6.2 Приборы для контроля комплексных и дифференцированных параметров зубчатых колес 32
1.7 Разработка методик контроля диаметров наружной и внутренней номинально цилиндрических поверхностей деталей с использованием универсальных средств линейных измерений 36
1.8 Проектирование калибров для контроля геометрических параметров наружной и внутренней номинально цилиндрических поверхностей деталей 42
2 Нормирование точности сопряжений и деталей. 46
2.1 Краткое описание состава и работы изделия. Обоснование выбора посадок соединений изделия. 46
Литература 51
