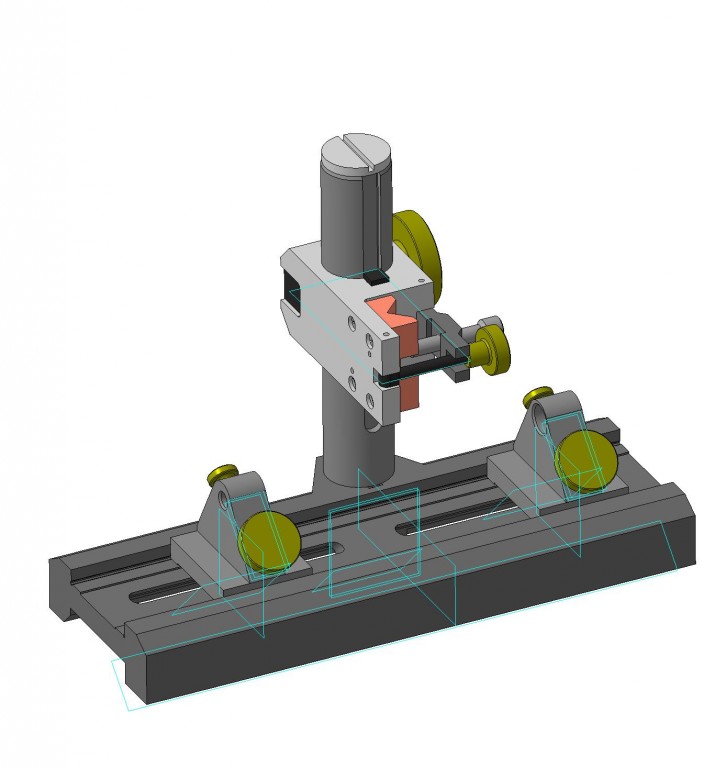

Приспособление предназначено для проверки нутромеров и индикаторов часового типа.Проверка нутромеров проводится следующим образом: нутромер устанавливается в вертикальную стойку, фиксируется, к подвижному элементу нутромера подводится микрометрическая головка установленная в горизонтальной бабке. Точность показаний нутромера проверяется сравнением с показателями микрометрической головки
