Нутромер канавочный

Нутромер индикаторный канавочный для измерения диаметра внутренней канавки. Используется индикатор часового типа.

Состав: 3D Сборка, 3D деталировка, Сборочный чертеж, Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Нутромер канавочный

Нутромер сборка.a3d
Сборочный чертеж.cdw

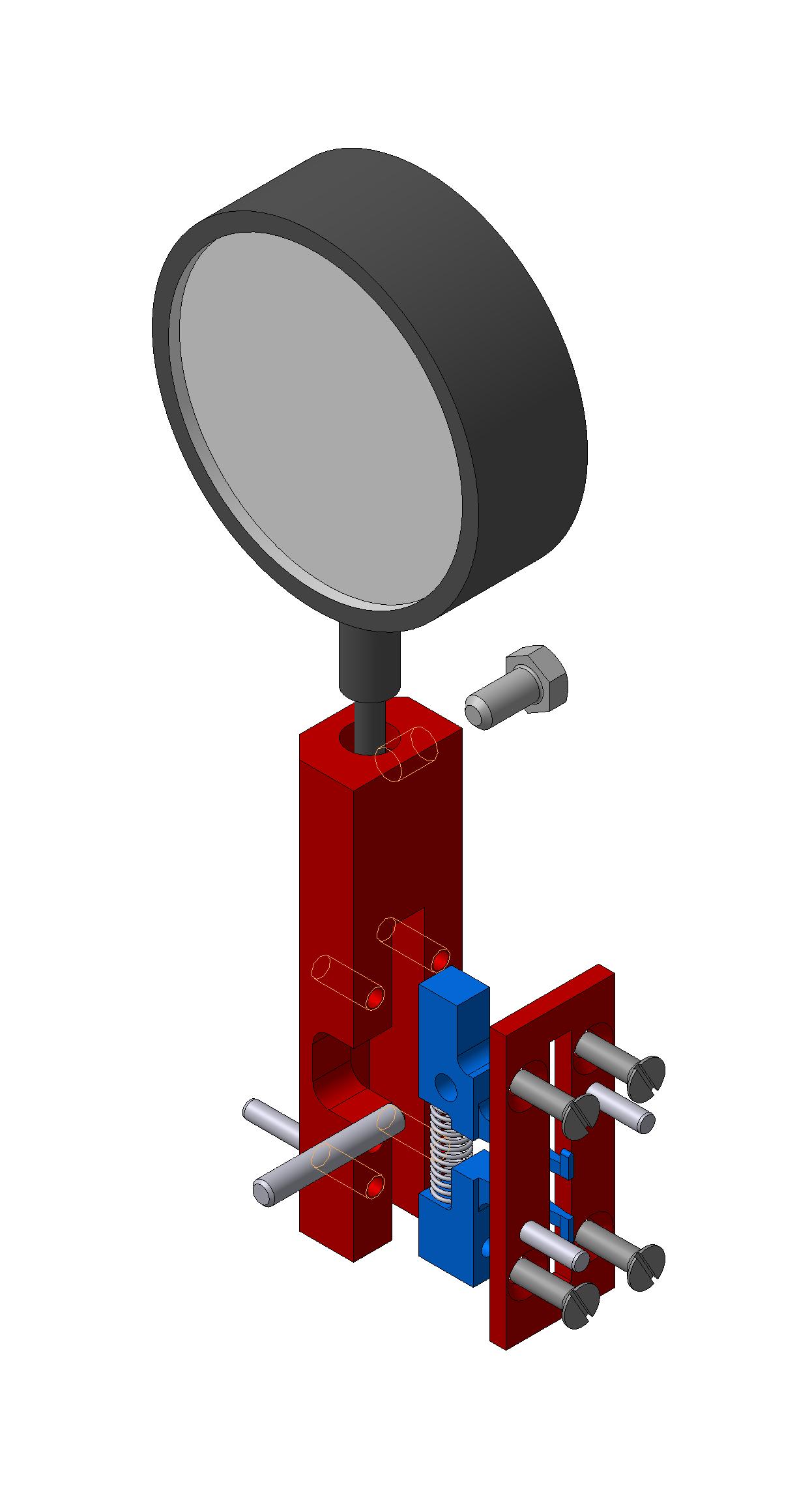

Нутромер сборка разнесенный вид.jpg
Сборочный чертеж.jpg
Индикатор.m3d
Кольцо установочное.m3d
Корпус.m3d
Планка.m3d
Пружина.m3d
Ручка.m3d
Скоба неподвижная.m3d
Скоба подвижная.m3d
Штифт.m3d
СПЕЦИФИКАЦИЯ.spw
