Одеський національний політехнічний університет
Кафедра металорізальних верстатів, метрології і сертифікації
Курсова робота з дисципліни “Взаємозамінність, стандартизація та технічні вимірювання”
На тему: Розрахунок і вибір посадки з гарантованим натягом
Одеса 2015
Початкові дані: Розмір з’єднання D = 15 мм, довжина з’єднання l = 12 мм, отвір у валі d1 = 5 мм, діаметр втулки d2 = 23 мм, крутний момент Мт=1,2 Нм. Матеріал валу - сталь 45, втулки – бронза. Робоча температура зєднання - 50 °С; Підшипник №1220; R = 0,5 кН; Клас точності 4; Модуль m 5; Кількість зуб’їв z 39; Колова швидкість n 3000 об/м;
В даній роботі розраховується: посадки з гарантованого натягом, граничних розмірів деталей и калібрів, посадок підшипників кочення, лінійніх розмірніх ланцюгів, граничних контурів елементів
різьбового зєднання, а такоже вибір параметрів точності зубчасті коліс.

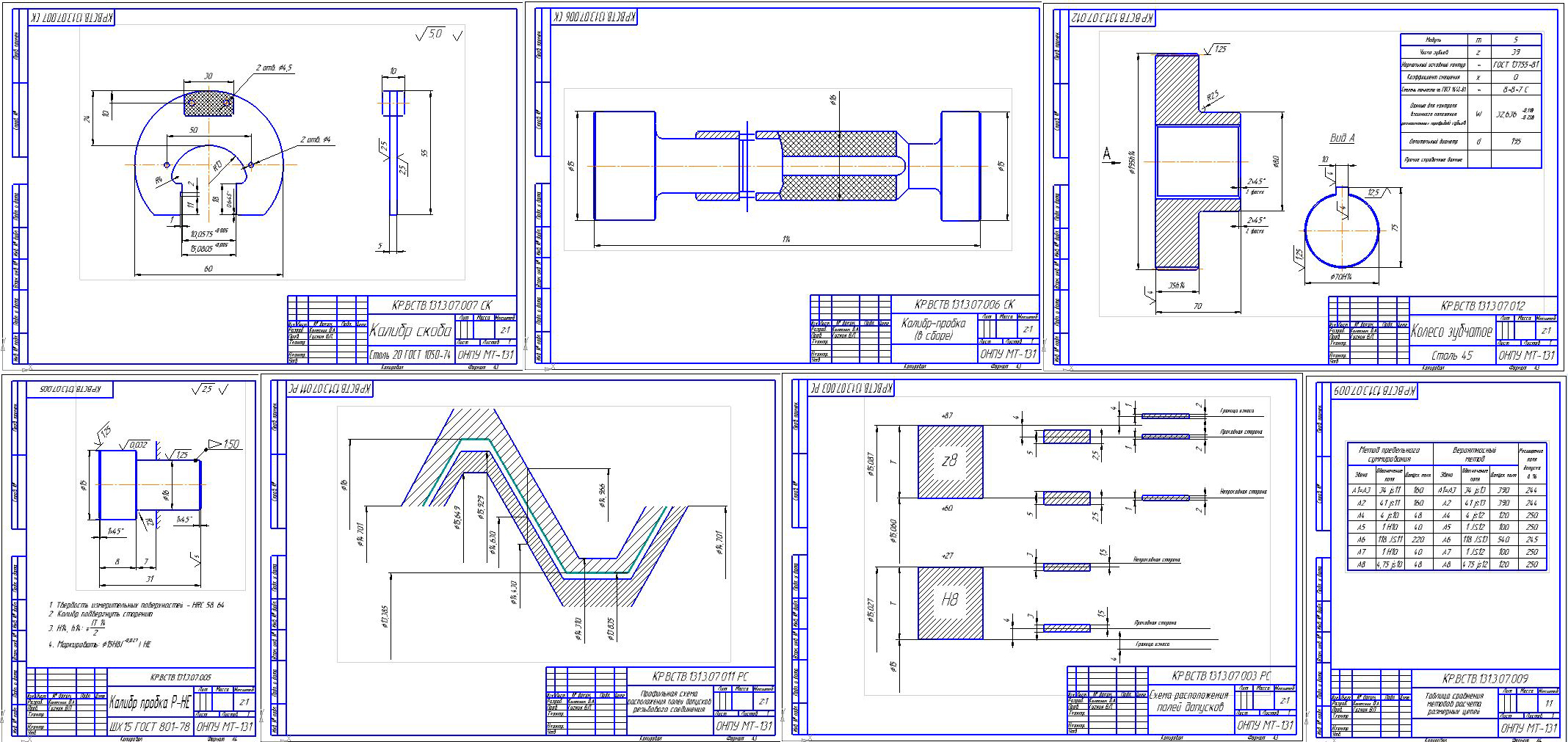

Графічна частина містить: схему розташування полів допусків, вставку Р-ПР калібру пробки, вставку Р-НІ калібру пробки, калібр пробки в зборі, калібр скобу, ескіз заданого Вузла, таблицяю порівняння методів, розрахунок розмірніх ланцюгів, підшипник кочення, профільну схему розташування полів допусків різьбового зєднання, та зубчасте колесо.
Змiст
Документація загальна
Відомість КР
Пояснювальна записка
Документація по кресленням
Список використанної літератури
