ВГУИТ Кафедра УК и МТ
Курсовой проект по дисциплине метрология
На тему "Расчет и выбор посадо коробки скоростей"
Воронеж 2013
В данном проекте производится расчет и выбор посадок для коробки скоростей.

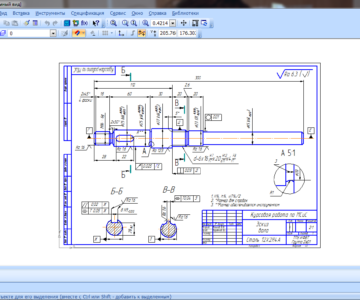

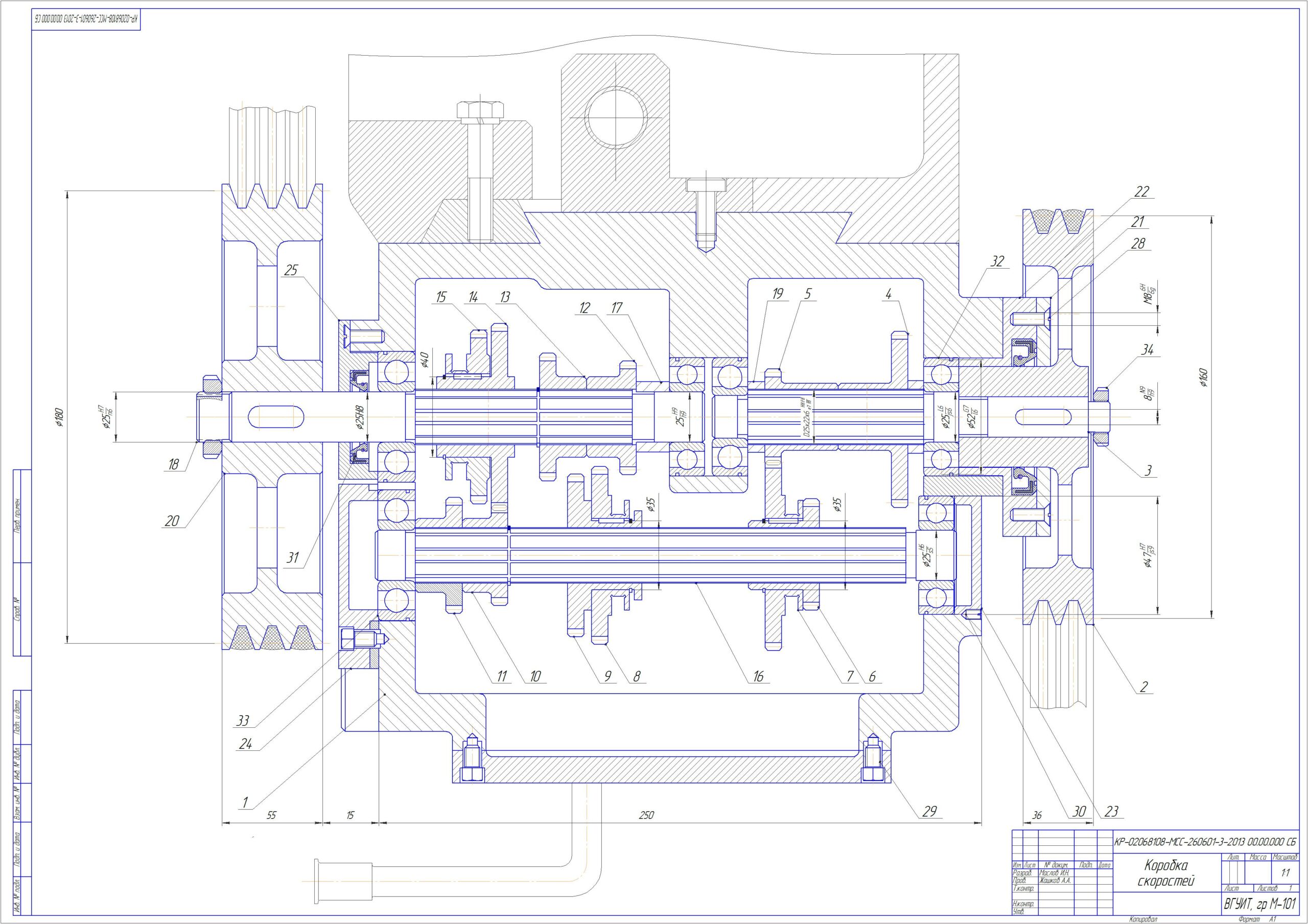

Графическая часть содержит сборочный чертеж коробки скоростей и его деталировку
Курсовой проект содержит 1 лист А1 и 4 листа А3 графической части, 40 листов пояснительной записки.
Целью выполнения данного задания является расчет зазоров подвижного сопряжения при стабильных эксплуатационных условиях работы для гидродинамического подшипника скольжения местного нагружения.
Исходные данные для расчета:
- номинальный диаметр сопряжения d = 25 мм;
- длина сопряжения l = 35 мм;
- нагрузка на опору R = 0,3 кН;
- угловая скорость вращения n = 1000 об/мин;
- марка смазочного масла: индустриальное - 20;
- шероховатость поверхности втулки RZD = 3,2 мкм; вала RZd = 1,6 мкм;
- материал втулки: сталь 30; вала: чугун.
