Юргинский Технологический Институт (филиал Томского Политехнического Университета).
Кафедра «Технология машиностроения».
МЕТРОЛОГИЯ, СТАНДАРТИЗАЦИЯ И СЕРТИФИКАЦИЯ.
Тема курсовой работы – Расчет и выбор посадок привода
Юрга 2015 год
1 Содержание текстового документа:
1.1. Расчет и выбор посадок
1.2. Расчет калибров
1.3. Посадки подшипников качения
1.4. Расчет резьбового соединения
1.5. Расчет шпоночного соединения
1.6. Зубчатые колеса и передачи
2 Перечень графического материала

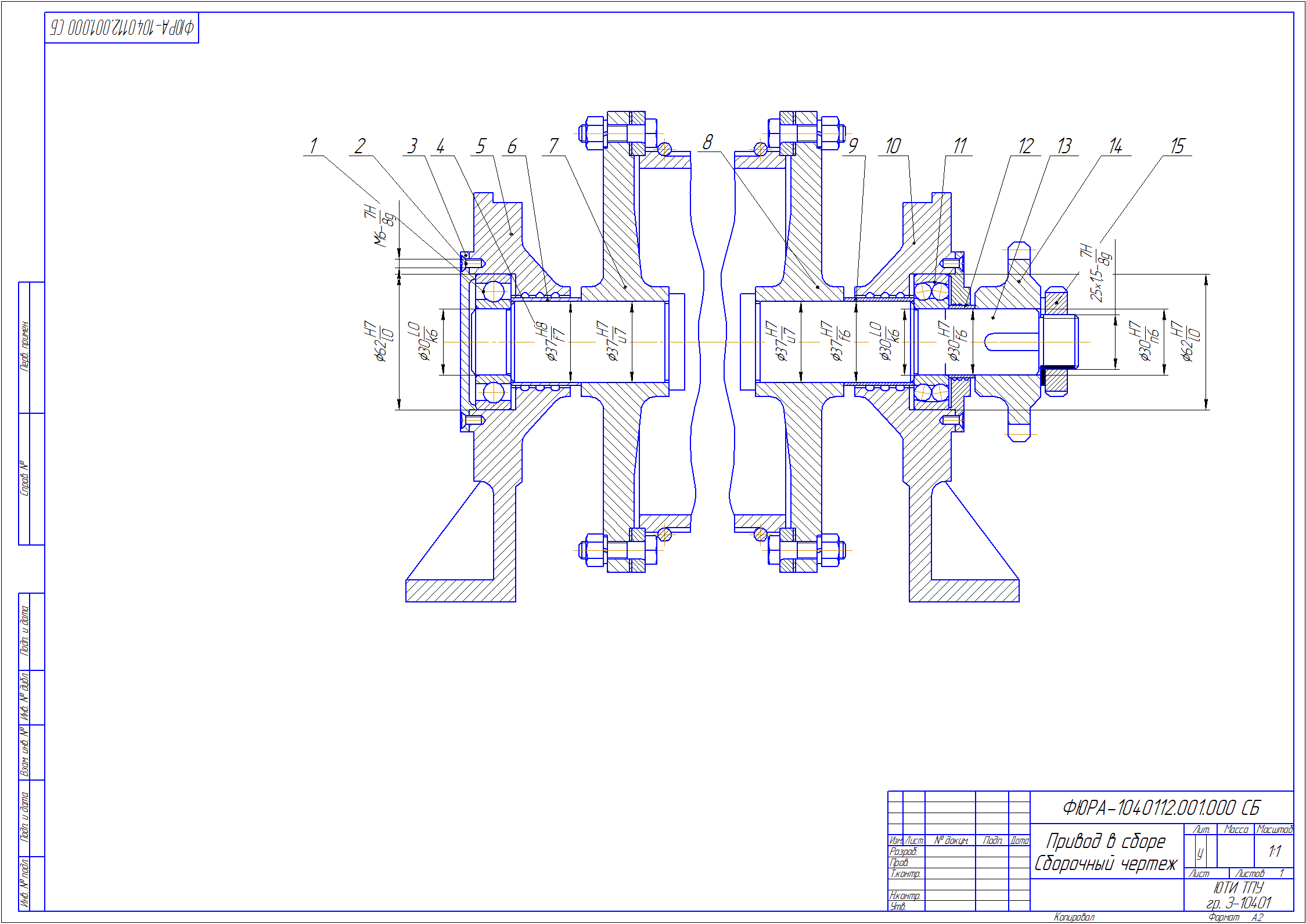

2.1 Сборочный чертеж узла
2.2 Рабочий чертёж вала 13
2.3 Рабочий чертёж зубчатого колеса 14
2.4 Чертёж резьбового калибра-кольца
2.5 Чертёж калибра-пробки
2.6 Вставка НЕ калибра-пробки
2.7 Вставка ПР калибра пробки
2.8 Спецификация (калибр-пробка)
2.9 Спецификация (привод в сборе в сборе)
3 Пояснительная записка
№ Наименование
п/п величины Обозначение Значение Размерность
1 2 3 4 5
1. Крутящий момент Мкр 200 Н•м
3. Номинальный диаметр соединения d 37 мм
5. Наружный диаметр бара-бана. d2 200 мм
6. Длина сопряжения L 70 мм
7. Коэффициент трения f 0,1 -
8. Материал барабана СЧ 18 - -
9. Материал вала Сталь 40Х - -
10. Модуль упругости мате-риала вала Ed 2•10^11 Н/м2 (Па)
11. Модуль упругости мате-риала барабана. ED 1•10^11 Н/м2 (Па)
12. Коэффициент Пуассона материала вала μd 0,3 -
13. Коэффициент Пуассона материала барабана μD 0,25 -
14. Предел текучести мате-риала вала σTd 80•10^7 Н/м2 (Па)
15. Предел текучести мате-риала барабана σTD 18•10^7 Н/м2 (Па)
16. Шероховатость вала. RaD 2,5 мкм
17. Шероховатость барабана Rad 2,5 мкм
18. Рабочая температура tp близка к температуре сборки tсб .
Запрессовка механическая
