Расчет, выбор и обоснование посадок соединений ( 5 вариант)
Белорусский государственный аграрный технический университет
Кафадра стандартизации и метрологии
Курсовой проект по дисциплине «Метрология , стандартизация и сертификация»
На тему: "Расчет, выбор и обоснование посадок соединений "
Минск 2013
Исходные данные:67H7/k6, Ø95H10/d9,Ø36M7/h7,Рв=4.1кВт,n=61 об/мин.
1. ВЫБОР ПОСАДОК. МЕТОДОМ ПОДОБИЯ.......................................
1.1. Выбор посадок для гладких цилиндрических соединений..............5
1.2. Выбор посадок для шпоночных соединений............................... ….8
1.3. Выбор посадок для шлицевых соединений .................................12
2 ВЫБОР ПОСАДОК РАСЧЕТНЫМ МЕТОДОМ.................................
2.1. Расчет посадок………………………..................................................14
3.РАСЧЕТ И ВЫБОР ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ.......... 19
4. ВЫБОР ПОСАДОК ДЛЯ РЕЗЬБОВЫХ СОЕДИНЕНИЙ……………23
ЛИТЕРАТУРА.................................................................................................25

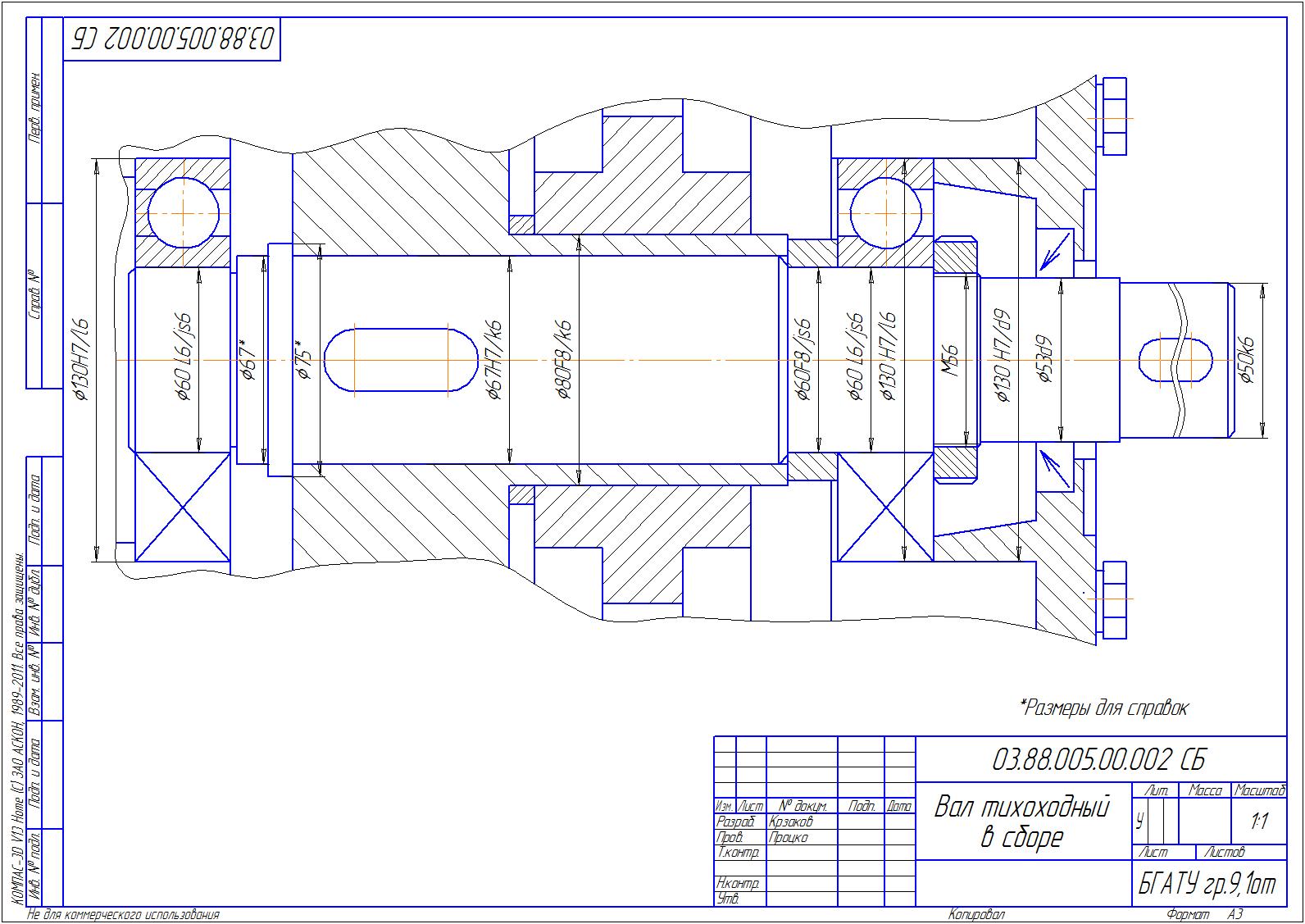

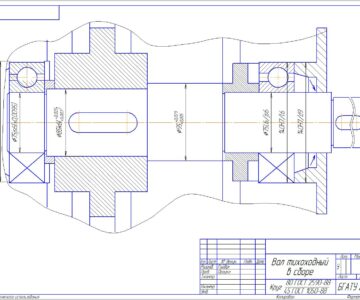

Состав: Вал тихоходный (СБ), , Деталировка (шпоночное соединение, вал, подшипники, схема расположения полей допусков деталей)
Софт: КОМПАС-3D 13 Home
